Поставщик
|
Edmund Optics |
|
Артикул
|
87-372 |
|
Покрытие
|
Dielectric Mirror (400-750nm) |
|
Тип оптических зеркал
|
диэлектрические |
|
Особенности оптических зеркал
|
широкополосные |
|
Диаметр
|
30 мм |
|
Тип зеркала
|
диэлектрические |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Тип
|
Flat Mirror |
|
Толщина (мм)
|
5.00 ±0.20 |
|
Края
|
Ground, 0.5mm max bevel |
|
Порог повреждения, импульсный
|
0.5 J/cm2 @ 532nm, 20ns, 20Hz |
|
Чистая апертура (%)
|
90 |
|
Угол падения (°)
|
0-45 |
|
Тип покрытия
|
Dielectric |
|
Качество поверхности
|
20-10 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
Fused Silica |
|
Плоскостность поверхности
|
λ/10 |
|
Диаметр (мм)
|
30.00 +0.00/-0.20 |
|
Диапазон длин волн (нм)
|
400 - 750 |
|
Спецификация покрытия
|
Ravg >98% @ 400 - 750nm (0 - 45°)Ravg >99% @ 400 - 750nm (0°) |
|
Покрытие
|
Dielectric Mirror (400-750nm) |
Описание
Широкополосное диэлектрическое зеркало, Ø30 мм, 400–750 нм, плоскостность λ/10. Широкополосное диэлектрическое зеркало отражает излучение в заданном диапазоне длин волн. Плоскостность λ/10 помогает сохранять форму отраженного волнового фронта, а диаметр подбирают по размеру пучка и используемой оправе. Дихроическое зеркало TECHSPEC дополнительно разделяет видимый и ИК-диапазоны.
При разработке оптической схемы сопоставляют спектральный диапазон, апертуру, фокусное расстояние, механический интерфейс и требования к качеству пучка с параметрами всей установки. Монтаж проводят в чистой зоне, не допуская перекоса, локальных нагрузок и контакта рабочих поверхностей с руками. После установки проверяют центрирование, ориентацию, надежность фиксации и отсутствие нежелательной засветки.
Работа в расчетном режиме помогает сохранить характеристики системы. Для лазерных и волоконных трактов дополнительно контролируют плотность мощности, радиус изгиба, чистоту торцов и соблюдение требований безопасности.
Характеристики
- Артикул: 87-372
- Производитель: Edmund Optics
- Наименование: Широкополосное диэлектрическое зеркало, Ø30 мм, 400–750 нм, плоскостность λ/10
- Монтаж: совместимое оптическое или механическое оборудование
- Эксплуатация: защита оптики и разъемов от загрязнения и повреждений
Отрасли применения
Изделие применяется в лазерных системах, спектроскопии, системах визуализации, машинном зрении и оптических измерениях. Конкретную конфигурацию выбирают по условиям эксплуатации, требуемой точности и характеристикам сопрягаемых компонентов.

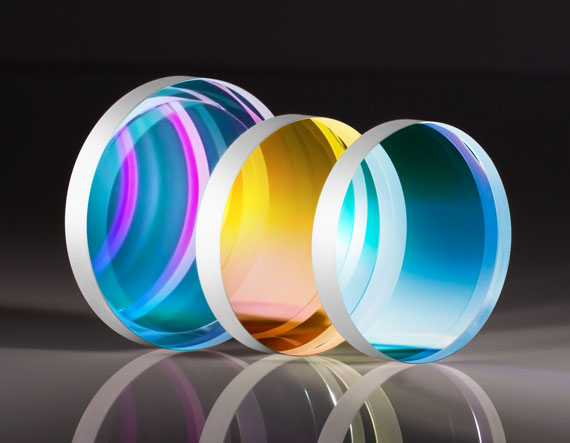

Описание семейства продуктов
- Отражение более 99 % в широком диапазоне длин волн
- Разработан для всех состояний поляризации от 0 до 45 ° AOI.
- Отличная термическая стабильность благодаря основе из плавленого кварца.
Зеркала TECHSPEC® Broadband Dielectric λ/10 идеально подходят для управления лучом или отражения с использованием нескольких лазерных источников. Эти диэлектрически оптические зеркала имеют коэффициент отражения более 99%, что значительно лучше, чем у зеркал с металлическим покрытием, и повышают производительность системы за счет минимизации потерь энергии. Высокопрочная подложка из плавленого кварца обеспечивает низкий коэффициент теплового расширения и высокую устойчивость к истиранию. Широкополосные диэлектрические зеркала TECHSPEC λ/10 предназначены для применения в диапазоне от УФ до ближнего инфракрасного спектра.
