Поставщик
|
Edmund Optics |
|
Артикул
|
16-286 |
|
Тип линз
|
асферические |
|
Диаметр
|
30 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
600 - 1050 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
0.87 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
3.82 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.75 |
|
Clear Aperture CA (mm)
|
27 |
|
Substrate
|
S-LAH64 |
|
Coating Specification
|
Ravg < 0.5% @ 600 - 1050nm @ ±30° AOIRabs < 1.5% @ 600 - 1050nm @ ±30° AOI |
|
Coating
|
NIR+ (600-1050nm) |
|
Center Thickness CT (mm)
|
9.65 ±0.10 |
|
Back Focal Length BFL (mm)
|
20.57 |
|
Numerical Aperture NA
|
0.58 |
|
Effective Focal Length EFL (mm)
|
26.00 @ 780nm |
|
Diameter (mm)
|
30.00 +0.00/-0.10 |
Описание

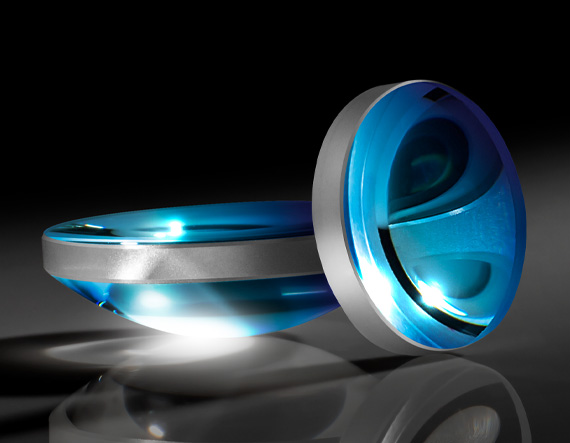

Высокоточная асферическая линза Edmund Optics 16-286 имеет диаметр 30 мм и числовую апертуру 0,58. Просветляющее покрытие рассчитано на диапазон 600–1050 нм. Высокая числовая апертура позволяет собирать или фокусировать свет в широком угловом конусе, а асферический профиль уменьшает сферическую аберрацию и помогает формировать более компактное пятно по сравнению с простой сферической линзой сопоставимых размеров.
Компонент подходит для коллимации лазерных диодов, фокусировки на волокно, работы с мощными светодиодами и построения высокоапертурных сенсорных систем. Диаметр 30 мм обеспечивает значительную входную апертуру, но для реализации NA 0,58 источник или приемник должен находиться в точно заданном положении. Малое продольное или поперечное смещение приводит к заметной потере эффективности и росту аберраций.
Покрытие 600–1050 нм охватывает красную и ближнюю инфракрасную области. Это делает линзу пригодной для систем с несколькими лазерными линиями и широкополосными излучателями. При высокой числовой апертуре особое значение имеет чистота поверхности: пыль и отпечатки могут создавать выраженное рассеяние и локальный нагрев. Высокоточная асферика требует соответствующей оправы с надежным центрированием.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 16-286.
- Тип: высокоточная асферическая линза.
- Диаметр: 30 мм.
- Числовая апертура: 0,58.
- Рабочий диапазон покрытия: 600–1050 нм.
- Оптическая сила: положительная.
- Класс применения: высокоапертурная фокусировка и коллимация.
- Преимущество: уменьшенная сферическая аберрация.
Особенности выбора и интеграции
Асферическую поверхность ориентируют строго по чертежу производителя. Оправу центрируют относительно источника с помощью XYZ-позиционера. При вводе в волокно эффективность контролируют измерителем мощности на выходе. Для мощного лазера необходимо проверить порог повреждения покрытия и отсутствие загрязнений. Высокая NA означает малую глубину фокуса, поэтому механическая система должна сохранять положение при изменении температуры и вибрации.
Отрасли применения
- Коллимация лазерных диодов.
- Ввод излучения в многомодовое волокно.
- Фокусировка мощных светодиодов.
- Флуоресцентные и спектроскопические приборы.
- Оптические датчики с высокой светосилой.
- Лазерная обработка и маркировка.
- Научные высокоапертурные установки.
Описание семейства продуктов
- Доступны версии VIS-EXT+, NIR+ и SWIR+ без покрытия или с антибликовым покрытием
Точные асферические линзы TECHSPEC® для ближнего инфракрасного диапазона (NIR) оптимизированы для устранения сферической аберрации в ближнем инфракрасном диапазоне. Изготовленные из подложек S-LAH64 или N-BK7 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферические линзы достигают высокой точности во всем спектре NIR. Эти асферические линзы NIR включают подложки без покрытия, разработанные на 780 нм, с вариантами покрытия на 350–700 нм, 600–1050 нм или 900–1700 нм. Асферические линзы TECHSPEC® Near-Infrared (NIR) Precision Aspheric Lenses доступны с конструкциями с низкой числовой апертурой для приложений, требующих сохранения формы пучка, а также с конструкциями с высокой числовой апертурой для приложений, собирающих свет. Для индивидуально разработанных полированных асферических линз с ЧПУ, пожалуйста, свяжитесь с нами.
