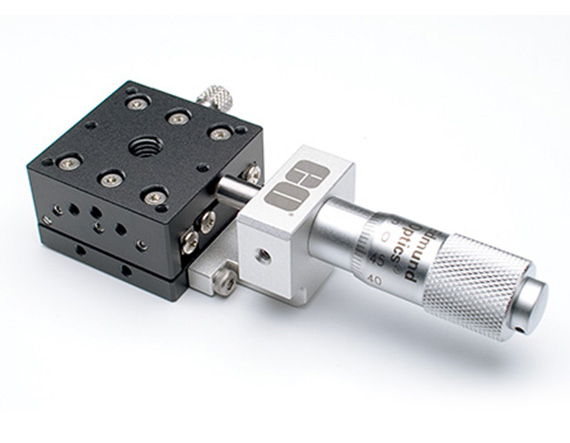

Линейный транслятор на перекрестных роликовых подшипниках, со сквозным отверстием, размер: 30 x 30 мм, перемещение: 0.5", дюймовый микрометр на торце

Описание

Линейный транслятор на перекрёстных роликовых подшипниках с конструкцией сквозного отверстия, размером платформы 30 на 30 мм, диапазоном перемещения 0.5 дюйма и дюймовым микрометрическим приводом на торце представляет собой прецизионную позиционирующую ступень производства Edmund Optics. Конструкция со сквозным отверстием предназначена для пропускания оптического пучка или иного сигнала непосредственно через тело транслятора, что делает данную модель отличной от классических ступеней с центральным резьбовым отверстием ограниченной глубины. Система направляющих на перекрёстных роликовых подшипниках обеспечивает высокую жёсткость, грузоподъёмность и точность линейного перемещения платформы транслятора.

Точность прямолинейности хода транслятора составляет 2 мкм, что характерно для всей линейки прецизионных ступеней данной серии на перекрёстных роликовых подшипниках. Дюймовый микрометрический привод, установленный на торце транслятора, обеспечивает шаг перемещения 0.025 дюйма за оборот с ценой деления 0.001 дюйма, что даёт оператору возможность точной ручной регулировки положения платформы. Алюминиевая конструкция корпуса транслятора обеспечивает лёгкость устройства при сохранении достаточной механической жёсткости для большинства лабораторных и производственных применений точного позиционирования.

Транслятор данного типоразмера совместим с другими ступенями линейки TECHSPEC для интеграции в составные X-Y и X-Y-Z конфигурации многоосевого позиционирования, что даёт возможность наращивать функциональность системы по мере усложнения экспериментальной или производственной задачи. Центральное сквозное резьбовое отверстие 5/16"-24 на верхней платформе транслятора позволяет устанавливать держатели оптики, адаптеры или иные компоненты с соосным пропусканием пучка через ступень. Класс чистоты изготовления ступени соответствует требованиям ISO 5 (класс 100), что делает её пригодной для эксплуатации в условиях чистых комнат.

Характеристики

Размер платформы: 30 x 30 мм. Диапазон перемещения: 0.5" (12.7 мм). Тип направляющих: перекрёстные роликовые подшипники. Точность прямолинейности хода: 2 мкм. Привод: дюймовый микрометр (шаг 0.025"/об, деление 0.001"). Конструкция: сквозное отверстие, резьба 5/16"-24. Материал: алюминий. Класс чистоты: ISO 5 (класс 100).

Отрасли применения

Транслятор применяется в оптических и лазерных экспериментальных установках для точного позиционирования компонентов с одновременным пропусканием пучка через ступень. Он используется в системах формирования изображений, спектроскопии и метрологии, где требуется высокая точность прямолинейного перемещения. Также транслятор находит применение в производстве полупроводников и чистых помещениях благодаря соответствию классу чистоты ISO 5.
