Поставщик
|
Edmund Optics |
|
Артикул
|
83-507 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
6.5 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Грузоподъемность (кг)
|
3 |
|
Монтажная резьба
|
(1) 5/16"-24, (6) 2-56 |
|
Центральное отверстие
|
5/16"-24 |
|
Размер платформы (дюймы)
|
1.18 x 1.18 |
|
Шаг винта (мм)
|
0.635 |
|
Перемещение (дюймы)
|
0.25 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
English Micrometer |
|
Тип
|
English |
|
Размер платформы (мм)
|
30 x 30 |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

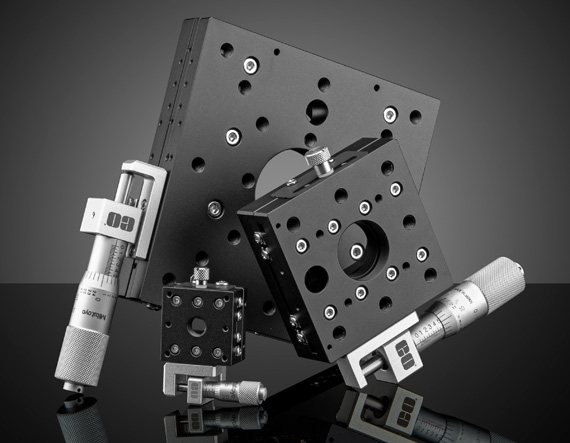

Компактный линейный транслятор со сквозным отверстием размером 30 x 30 мм на перекрестных роликовых подшипниках с торцевым дюймовым микрометром предназначен для точного позиционирования компонентов в системах с ограниченным боковым доступом. Сквозное отверстие позволяет интегрировать платформу в центральные участки оптического тракта, а торцевое расположение микрометра удобно при фронтальной компоновке узлов. Ход 0.25" делает транслятор удобным для тонкой настройки в компактных прецизионных сборках.
Перекрестные роликовые подшипники обеспечивают плавность хода, высокую жёсткость и стабильное положение при повторной настройке. Транслятор подходит для лабораторных приборов, фотонных систем и компактных опто-механических модулей, где требуется дюймовая шкала перемещения. Конструкция рассчитана на надёжную работу в условиях частой регулировки.
Характеристики
- Линейный транслятор со сквозным отверстием.
- Размер платформы 30 x 30 мм.
- Перекрестные роликовые подшипники.
- Дюймовый микрометр расположен на торце.
- Перемещение 0.25".
- Высокая точность и плавность регулировки.
- Подходит для компактных прецизионных систем.
Отрасли применения
- Фронтально обслуживаемые оптические узлы.
- Миниатюрные лабораторные стенды.
- Лазерные и фотонные системы.
- Позиционирование фильтров, линз и датчиков.
- Компактные исследовательские установки.
- Учебные задачи по точной механике.
