Поставщик
|
Edmund Optics |
|
Артикул
|
83-503 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
6.5 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Соответствие |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Ориентация привода
|
Центральная |
|
Грузоподъемность (кг)
|
3 |
|
Перемещение (дюймы)
|
0.25 |
|
Центральное отверстие
|
¼-20 |
|
Монтажная резьба
|
(1) ¼-20, (6) 2-56 |
|
Размер платформы (мм)
|
30 x 30 |
|
Размер платформы (дюймы)
|
1.18 x 1.18 |
|
Шаг винта (мм)
|
0.635 |
|
Тип привода
|
Дюймовый микрометр |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Перекрестные роликовые подшипники |
|
Конструкция
|
Алюминиевая плата |
|
Тип
|
Дюймовая резьба |
|
Тип движения
|
Линейный (X) |
Описание

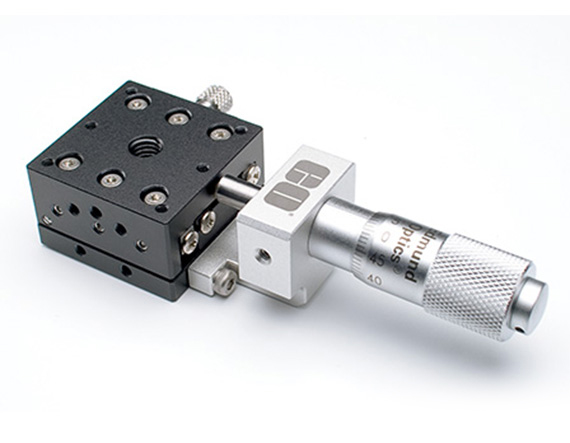

Линейный транслятор на перекрёстных роликовых подшипниках стандартной модели, габаритным размером платформы 30 на 30 мм, оснащённый дюймовым микрометрическим винтом на торце и диапазоном перемещения 0.25 дюйма, производства Edmund Optics, представляет собой прецизионный механизм линейного позиционирования оптических компонентов или образцов. Конструкция на основе перекрёстных роликовых подшипников обеспечивает существенно более высокую жёсткость, точность хода и отсутствие люфта по сравнению с более простыми направляющими на основе шариковых подшипников или скользящих пар, что критично для приложений, требующих строго прямолинейного и повторяемого перемещения без паразитных боковых или угловых отклонений.
Дюймовый микрометрический винт на торце транслятора обеспечивает точный количественный контроль величины перемещения платформы с типичным разрешением порядка нескольких микрон на деление шкалы, что существенно превышает точность обычного нерегулируемого винта без микрометрической шкалы. Диапазон перемещения 0.25 дюйма относится к компактному короткоходовому типоразмеру, достаточному для задач тонкой подстройки положения без необходимости большого запаса хода.
Компактные габариты платформы 30 на 30 мм делают данный транслятор удобным строительным блоком для построения многоосевых систем позиционирования путём последовательной установки нескольких трансляторов друг на друга по разным осям. Такие трансляторы широко применяются в оптических и механических измерительных установках, требующих точной подстройки положения образца или оптического компонента вдоль одной оси.
Характеристики
Размер платформы: 30 x 30 мм. Диапазон перемещения: 0.25". Привод: дюймовый микрометрический винт на торце. Тип направляющих: перекрёстные роликовые подшипники (высокая точность и жёсткость).
Отрасли применения
Транслятор применяется в оптических измерительных установках, требующих точной прямолинейной подстройки положения компонента. Он используется в фотонных лабораториях при построении многоосевых систем позиционирования образцов и оптики. Также транслятор находит применение в приборостроении и метрологии, где важна высокая жёсткость и отсутствие люфта механизма позиционирования.
