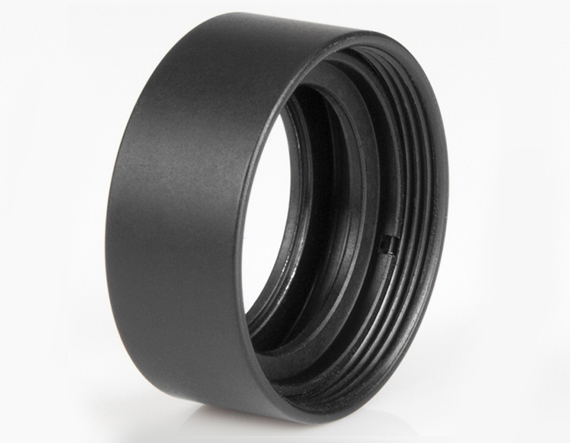

Держатель оптических линз для каркасных систем, размер: 30 мм, диаметр совместимой оптики: 25/25.4 мм, толщина совместимой оптики: 2.1-5.0 мм

Описание

Держатель предназначен для механического закрепления круглой оптики в каркасных (cage) системах — модульных конструкциях на прутках, широко применяемых при сборке лабораторных оптических трактов. Корпус изготавливается из алюминиевого сплава с чёрным анодированным покрытием, снижающим паразитные отражения внутри тракта и обеспечивающим защиту от коррозии. Линза или иной круглый оптический элемент фиксируется внутри посадочного гнезда стопорным кольцом, что позволяет быстро менять компонент без разборки всей сборки. Крепёжные отверстия под направляющие стержни расположены по стандартной для каркасных систем сетке, что обеспечивает соосность оптической оси при последовательной установке нескольких держателей вдоль одной оптической скамьи.

Характеристики

• Габаритный размер корпуса: 30 мм (стандарт для каркасных систем на 30-мм рельсах)
• Диаметр совместимой оптики: 25 / 25.4 мм (метрический и дюймовый ряд)
• Допустимая толщина устанавливаемого оптического элемента: 2.1–5.0 мм
• Материал корпуса: анодированный алюминий
• Способ фиксации: стопорное кольцо с резьбовой посадкой
• Совместимость со стандартными направляющими стержнями каркасных платформ

Отрасли применения

Компонент используется при построении исследовательских оптических стендов в лабораториях фотоники, спектроскопии, микроскопии и лазерной физики, где требуется быстрая перестройка схемы и точное позиционирование линз, светофильтров или окон вдоль общей оси. Также применяется в приборостроении при разработке прототипов оптико-электронных модулей, в учебных лабораториях для демонстрации оптических экспериментов и в системах контроля качества, где каркасная архитектура упрощает юстировку и последующее обслуживание оптического тракта.

Описание семейства продуктов

• Доступно для различных диаметров оптических линз
• Добавляет дополнительные возможности адаптации к Cage System
• Стопорное кольцо в комплекте

Крепления для оптических линз TECHSPEC® Cage System изготовлены из анодированного алюминия и предназначены для использования в двухэтапном процессе. Сначала закрепите оптический компонент в креплении объектива с помощью прилагаемого стопорного кольца. Во-вторых, закрепите крепление объектива в пределах внутреннего диаметра системной пластины клетки. Позволяя добавлять и снимать держатели объективов с пластин, система обеспечивает широкий диапазон гибких настроек каркаса. Кроме того, эти крепления для оптических линз с клеточной системой идеально подходят как отдельные компоненты или в сочетании с трубками клеточной системы.

Примечание. #85-678 — это сборка, состоящая из двух частей, которую можно использовать с системными пластинами каркаса шириной 25 или 30 мм. Сменные стопорные кольца продаются отдельно.
