Поставщик
|
Edmund Optics |
|
Артикул
|
48-553 |
|
Покрытие
|
VIS 0° & Aluminized |
|
Длина волны
|
425-675 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
алюминиевое |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 197
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
425 - 675 |
|
Типичный предел плотности энергии
|
Hypotenuse: 0.3 J/cm2 @ 532nm & 1064nm, 10nsLegs: 5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/4 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.1 |
|
Спецификация покрытия
|
Hypotenuse: Ravg >85% @ 400 - 700nm Legs: Ravg ≤0.4% @ 425 - 675nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Покрытие
|
VIS 0° & Aluminized |
|
Длина гипотенузы (мм)
|
42.4 |
|
Длина катетов (мм)
|
30.0 |
Описание

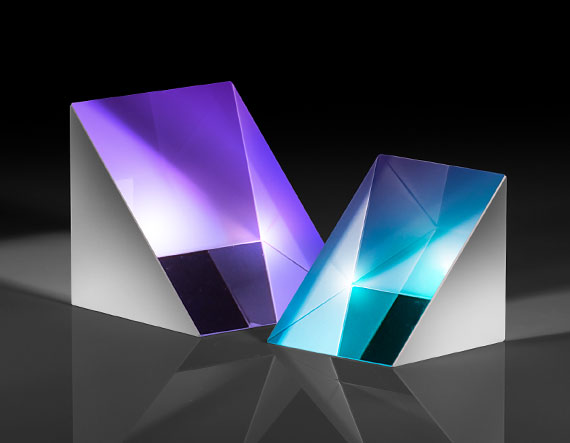

Прямая треугольная призма из оптического стекла N-BK7 с алюминиевым покрытием на одной из граней используется для изменения направления распространения светового пучка посредством отражения. Материал подложки N-BK7 — распространённый боросиликатный крон с хорошими оптическими и механическими характеристиками в видимом диапазоне спектра. Алюминиевое покрытие обеспечивает равномерное широкополосное отражение излучения при угле падения 0°, оптимизированное для диапазона 425-675 нм, охватывающего значительную часть видимого спектра. Длина катетов 30 мм определяет размер рабочих граней призмы, через которые входит и выходит отражённый пучок. Такая конструкция часто применяется как заменитель плоского зеркала там, где требуется одновременно и механическая прочность, и стабильная геометрия отражающей поверхности.
Характеристики
- Тип: прямая треугольная призма
- Материал: N-BK7
- Длина катетов: 30 мм
- Покрытие: алюминиевое, для диапазона 425-675 нм при 0°
- Функция: изменение направления пучка отражением
- Устойчивая геометрическая форма
Отрасли применения
Используется в оптических приборах видимого диапазона, лабораторных установках, фотографическом и проекционном оборудовании, а также в измерительных системах, где требуется компактный и стабильный отражающий элемент. Подобные призмы с металлизированным покрытием часто применяются как более компактная и механически устойчивая альтернатива классическому плоскому зеркалу в оптической схеме.
Описание семейства продуктов
- Отклонение луча на 90°
- Изображение для левшей
- Доступно с алюминиевыми поверхностями и антибликовым покрытием.
- Доступны дополнительные параметры прямоугольной призмы
Прямые призмы обычно используются для искривления путей изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть перевернутым или перевернутым. Призмы с прямым углом также можно использовать в комбинации для смещения изображения/луча. Прямоугольные призмы TECHSPEC® N-BK7 изготовлены из прецизионного материала N-BK7 для использования в различных областях видимого света.
