Поставщик
|
Edmund Optics |
|
Артикул
|
47-932 |
|
Покрытие
|
VIS 0° & Aluminized |
|
Длина волны
|
425-675 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
алюминиевое |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
425 - 675 |
|
Типичный предел плотности энергии
|
Hypotenuse: 0.3 J/cm2 @ 532nm & 1064nm, 10nsLegs: 5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/8 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
+0/-0.1 |
|
Спецификация покрытия
|
Hypotenuse: Ravg >85% @ 400 - 700nm, Ravg >90% @ 400 - 2000nmLegs: Ravg ≤0.4% @ 425 - 675nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. сек)
|
±15 |
|
Покрытие
|
VIS 0° & Aluminized |
|
Длина гипотенузы (мм)
|
42.4 |
|
Длина катетов (мм)
|
30.0 |
Описание

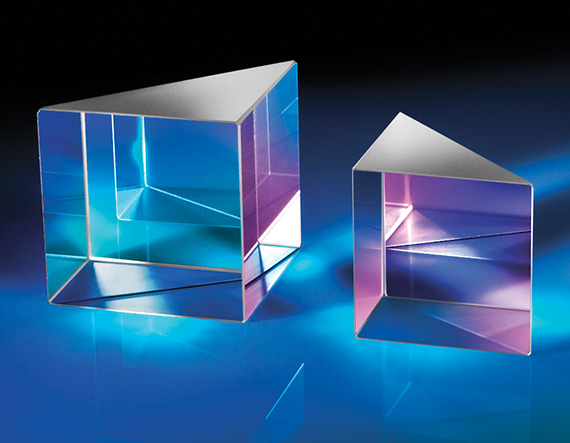

Прямая треугольная призма из N‑BK7 с катетами 30 мм, выполненная с жёсткими допусками и алюминиевым покрытием для 425–675 нм при 0°, служит высокоточным зеркальным элементом видимого диапазона. Жёсткие допуски на геометрию и качество поверхности позволяют использовать призму в задачах, где критично точное направление отражённого луча и минимальные искажения фронта волны. Алюминиевое покрытие с защитным слоем обеспечивает высокую отражательную способность во всём видимом диапазоне.
Размер катетов 30 мм обеспечивает приличную апертуру при более компактных габаритах по сравнению с 50‑миллиметровым вариантом, что удобно для настольных и встроенных систем. Призма может использоваться как основной отражающий элемент, узел изменения направления луча, а также как часть сложных зеркальных конфигураций. Высокое качество исполнения делает её подходящей для измерительных, калибровочных и юстировочных стендов.
Характеристики
- Тип: прямая треугольная призма с жёсткими допусками и алюминиевым покрытием
- Материал: N‑BK7
- Длина катетов: 30 мм
- Покрытие: алюминий для 425–675 нм (0°)
- Назначение: высокоточный отражающий элемент в VIS‑области
Отрасли применения
- Оптические измерительные и диагностические системы
- Лазерные стенды и системы визуализации
- Юстировка и калибровка оптических трактов
