Поставщик
|
Edmund Optics |
|
Артикул
|
14-644 |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
RoHS
|
Compliant |
|
Surface Quality
|
40-20 |
|
Construction
|
Cube |
|
Bevel
|
Protective bevel as needed |
|
Coating
|
λ/4 MgF2 @ 900nm on Faces Multilayer Dielectric on Hypotenuse |
|
Type
|
Standard Beamsplitter |
|
Reflection/Transmission Ratio (R/T)
|
50/50 ±5 |
|
Substrate
|
N-BK7 |
|
Beam Deviation (arcmin)
|
±3 |
|
Surface Flatness
|
λ/4 |
|
Wavelength Range (nm)
|
700 - 1100 |
|
Dimensions (mm)
|
30.0 x 30.0 x 30.0 ±0.10 |
Описание
Светоделительный куб — это оптический узел, собранный из двух прямоугольных призм, склеенных по гипотенузной грани специальным оптическим клеем или диэлектрическим многослойным покрытием, нанесённым на границе раздела. Падающий на входную грань пучок разделяется на два — прошедший и отражённый — в заданном соотношении интенсивностей, в данном случае 50/50, то есть половина энергии проходит прямо, а половина отклоняется на 90 градусов. Кубическая форма со стороной 30 мм обеспечивает механическую стабильность и удобство юстировки по сравнению с пластинчатыми делителями, а также исключает смещение пучка, характерное для тонких делительных пластин. Рабочий диапазон покрытия 700–1100 нм соответствует ближней инфракрасной области спектра, где часто работают полупроводниковые лазеры и системы оптической связи. Точность склейки и планшетность рабочих граней куба обеспечивают минимальные искажения волнового фронта в обоих выходных плечах, что сохраняет когерентность и пространственный профиль пучка после разделения.
Характеристики
- Тип: кубический светоделитель
- Сторона куба: 30 мм
- Соотношение разделения: 50/50
- Рабочий диапазон: 700–1100 нм
- Отсутствие бокового смещения пучка благодаря кубической геометрии
Отрасли применения
Используется в интерферометрах, лазерных измерительных системах, оптических схемах для одновременного мониторинга мощности и направления пучка, в микроскопии и системах оптической когерентной томографии, а также в телекоммуникационном и исследовательском оборудовании ближнего ИК-диапазона.
Описание семейства продуктов
- Многослойное диэлектрическое покрытие
- Доступно несколько коэффициентов светоделения
- Доступно несколько размеров

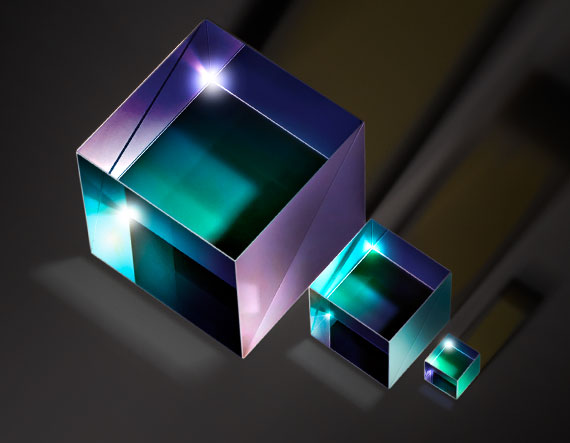

Стандартные кубические светоделители TECHSPEC®, склеенные между собой двумя прямоугольными призмами, обеспечивают широкий диапазон коэффициентов отражения/пропускания. На поверхность гипотенузы одной из призм нанесено интерференционное покрытие для обеспечения заданного коэффициента отражения/пропускания. Потери поглощения покрытия минимальны.
Примечание. Выходные данные частично поляризованы. Если для вашего приложения критична чувствительность к поляризации, мы рекомендуем использовать поляризационные светоделители TECHSPEC® или неполяризующие светоделители TECHSPEC®.
