Поставщик
|
Edmund Optics |
|
Артикул
|
66-520 |
|
Типы изделий
|
гониометры |
|
Размер
|
30 x 30 мм |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Вес (кг)
|
0.15 |
|
Грузоподъемность (кг)
|
2 |
|
Разрешение (угл. мин)
|
5 |
|
Шаг винта (мм)
|
0.5 |
|
Тип привода
|
Lead Screw |
|
Перемещение (°)
|
±15 |
|
Радиус R (мм)
|
40 |
|
Размер платформы (мм)
|
30 x 30 |
|
Размер платформы (дюймы)
|
1.18 x 1.18 |
|
Монтажная резьба
|
(1) ¼-20, (8) 2-56 |
|
Тип
|
English |
|
Конструкция
|
Brass Stage |
|
Тип движения
|
Goniometer |
Описание

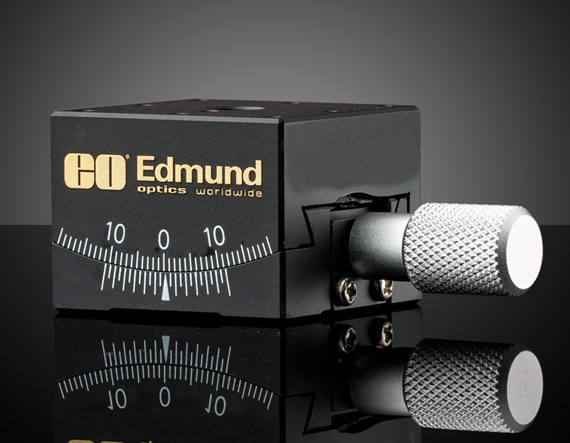

Гониометр (артикул 66-520, Edmund Optics) представляет собой прецизионное устройство для точного углового позиционирования оптических компонентов. Размер платформы составляет 30 x 30 мм, радиус вращения — 40 мм. Устройство имеет дюймовую систему измерений и предназначено для юстировки зеркал, призм, дифракционных решёток и других элементов.
Гониометр обеспечивает плавное и точное вращение с возможностью фиксации в выбранном положении. Конструкция изготовлена из анодированного алюминия, что гарантирует жёсткость и коррозионную стойкость. Точная обработка посадочных поверхностей обеспечивает минимальный люфт и высокую повторяемость. Устройство совместимо со стандартными оптомеханическими компонентами Edmund Optics. Поставляется в готовом к использованию виде.
Характеристики
- Тип: гониометр (угловая платформа)
- Размер платформы: 30 x 30 мм
- Радиус вращения: 40 мм
- Система измерений: дюймовая
- Материал: анодированный алюминий
- Плавное вращение с фиксацией
- Совместимость с оптомеханикой Edmund Optics
Отрасли применения
Гониометр 66-520 используется в оптических лабораториях для точного углового позиционирования зеркал, призм, решёток и других компонентов. Он востребован в интерферометрии, спектроскопии и лазерных системах, где требуется изменение угла с высокой точностью. В промышленности применяется в системах автоматической юстировки и контроля. Благодаря дюймовым стандартам крепежа легко интегрируется в существующие оптомеханические сборки.
