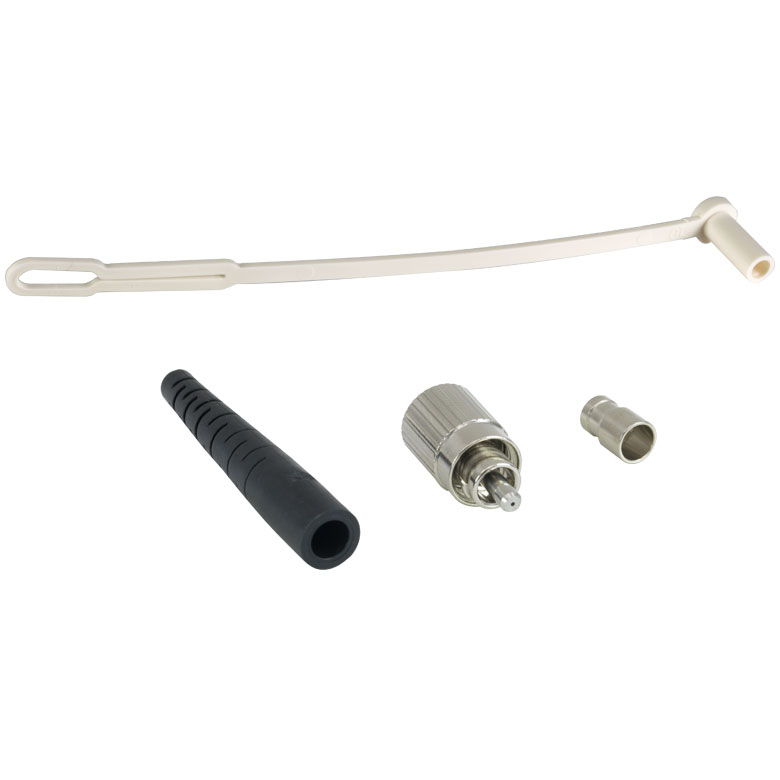

Разъем для многомодовых волокон Thorlabs FC/PC Ø500 мкм со стальным наконечником (арт. 30500G3)

Описание

Разъем Thorlabs 30500G3 типа FC/PC представляет собой прецизионный компонент для терминирования многомодовых оптических волокон. Стандарт FC (Ferrule Connector) отличается надежным резьбовым соединением, которое обеспечивает высокую стабильность и виброустойчивость, а также точное позиционирование наконечника благодаря направляющей шпонке (ключу). Это предотвращает вращение наконечника при закручивании и гарантирует высокую повторяемость параметров соединения. Полировка торца типа PC (Physical Contact) создает выпуклую сферическую поверхность, которая при соединении с другим FC/PC коннектором обеспечивает плотный физический контакт сердцевин волокон, минимизируя вносимые потери и обратные отражения. Эта комбинация свойств делает FC/PC одним из самых популярных разъемов в измерительной технике и телекоммуникациях.

Модель 30500G3 имеет внутреннее отверстие диаметром 500 мкм, что делает ее подходящей для многомодовых волокон с большим диаметром оболочки или буфера, до ~490-495 мкм. Наконечник (феррула) изготовлен из нержавеющей стали, что является особенностью для разъемов, предназначенных для работы с волокнами большого диаметра или в условиях повышенных механических нагрузок. В отличие от стандартных керамических феррул, стальная обеспечивает большую прочность и долговечность. Установка разъема на волокно требует аккуратной подготовки волокна, его вклейки в феррулу и последующей прецизионной полировки торца для достижения требуемых оптических характеристик.

Характеристики

• Артикул: 30500G3
• Тип разъема: FC (Ferrule Connector)
• Тип полировки: PC (Physical Contact)
• Совместимость с волокном: Многомодовое (Multimode)
• Диаметр внутреннего отверстия: 500 мкм
• Материал наконечника (феррулы): Нержавеющая сталь
• Тип соединения: Резьбовое, с позиционирующей шпонкой (ключом)
• Ширина ключа: Стандартная (например, 2.0 мм)

Отрасли применения

• Тестовое и измерительное оборудование: Широко используется в оптических рефлектометрах (OTDR), измерителях оптической мощности, анализаторах спектра и других приборах, где важна высокая повторяемость и низкие потери.
• Промышленные сенсорные системы: Применяется в волоконно-оптических датчиках (температуры, давления, вибрации), где требуется надежное соединение в промышленных условиях.
• Лазерные системы средней мощности: Доставка излучения от лазерных диодов и волоконных лазеров в системах, где не требуется экстремально высокая мощность, но важна стабильность соединения.
• Научные исследования: Сборка лабораторных оптических схем, интерферометров, спектрометров, где необходимы надежные и многократно переключаемые соединения.
• Телекоммуникации: Хотя в современных сетях доминируют разъемы LC и SC, разъемы FC/PC по-прежнему используются в магистральном и измерительном оборудовании.
