Разъем для одномодовых волокон Thorlabs FC/APC Ø126 мкм с насадкой Ø900 мкм (арт. 30126A9)

Описание

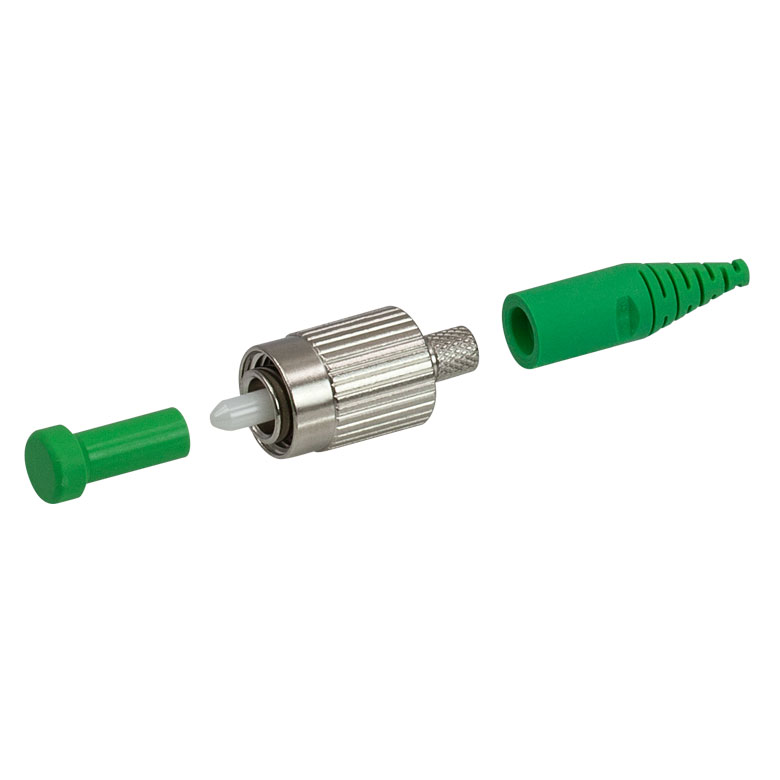

Оптический разъём 30126A9 типа FC/APC предназначен для оконцевания одномодовых волокон (или оптических кабелей). Диаметр отверстия наконечника — Ø126 мкм, наконечник — керамический. По каталогу это FC/APC разъем для одномодовых волокон, диаметр отверстия: Ø126 мкм, керамический наконечник, защитная изоляционная насадка: Ø900 мкм. Разъём монтируется собственными силами: волокно вклеивается в отверстие, торец полируется, после чего кабель можно подключать к приборам, коллиматорам и другим волоконным компонентам.

Разъём FC имеет резьбовую накидную гайку и ключ на корпусе: резьбовое соединение надёжно держится при вибрациях, а ключ задаёт угловое положение при стыковке. Торец полируется под углом 8° (APC): отражённое от торца излучение уходит в оболочку волокна и не возвращается обратно в сердцевину, поэтому обратные отражения очень малы. Такие разъёмы применяют там, где отражения мешают работе лазера или усилителя. Стыковать APC можно только с APC, иначе торцы повреждаются и потери резко возрастают.

Разъём рассчитан на одномодовые волокна с диаметром оболочки, соответствующим отверстию наконечника. Диаметр отверстия выбирают по внешнему диаметру волокна вместе с покрытием, которое вклеивается в наконечник: слишком малое отверстие не даёт ввести волокно, а слишком большое ухудшает центровку и повышает потери. Разъём поставляется в комплекте с защитными деталями для кабеля и защитной изоляционной насадкой Ø900 мкм, которые защищают место оконцевания от излома и обеспечивают разгрузку кабеля от растяжения.

Для монтажа потребуются двухкомпонентный эпоксидный клей, скалывающий инструмент или скрайбер для волокна, полировальные плёнки различной зернистости, полировальный диск и оправка. Последовательность обычная: снять буфер и покрытие, вклеить волокно, отвердить клей, обработать торец от грубой зернистости к тонкой и проверить результат микроскопом. От качества полировки зависят потери в соединении и стойкость торца к излучению.

Перед каждым подключением торцы очищают безворсовыми салфетками или специальными палочками со спиртом: загрязнение — самая частая причина потерь и повреждений при передаче мощности излучения. Не касайтесь торца пальцами, закрывайте разъём колпачком и не изгибайте кабель радиусом меньше допустимого.

При проектировании установки заранее проверьте посадочные размеры, тип крепления и требуемые аксессуары — держатели, кабели, контроллеры или крепёж. Это исключает необходимость переделок и докупки комплектующих после монтажа.

Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.

При подборе изделия 30126A9 учитывайте условия эксплуатации — рабочий диапазон, допустимые нагрузки, тип крепления и совместимость с остальными элементами схемы.

Характеристики

• Артикул: 30126A9
• Производитель: Thorlabs
• Тип изделия: FC/APC разъем для одномодовых волокон
• Диаметр отверстия: Ø126 мкм
• Керамический наконечник
• Защитная изоляционная насадка: Ø900 мкм
• Тип разъёма: FC/APC
• Тип волокна: одномодовые волокна
• Материал наконечника: керамический
• Монтаж: вклеивание волокна и полировка торца

Отрасли применения

• Волоконно-оптические линии связи: оконцевание кабелей собственными силами.
• Лазерная техника: подключение источников излучения и волоконных лазеров.
• Спектроскопия и измерения: соединение зондов, коллиматоров, спектрометров и детекторов.
• Медицина и биофотоника: изготовление волоконных зондов и жгутов.
• Промышленность и приборостроение: сборка волоконных узлов и встраиваемых датчиков.
• Научные лаборатории: изготовление патчкордов нестандартной длины.
