Описание

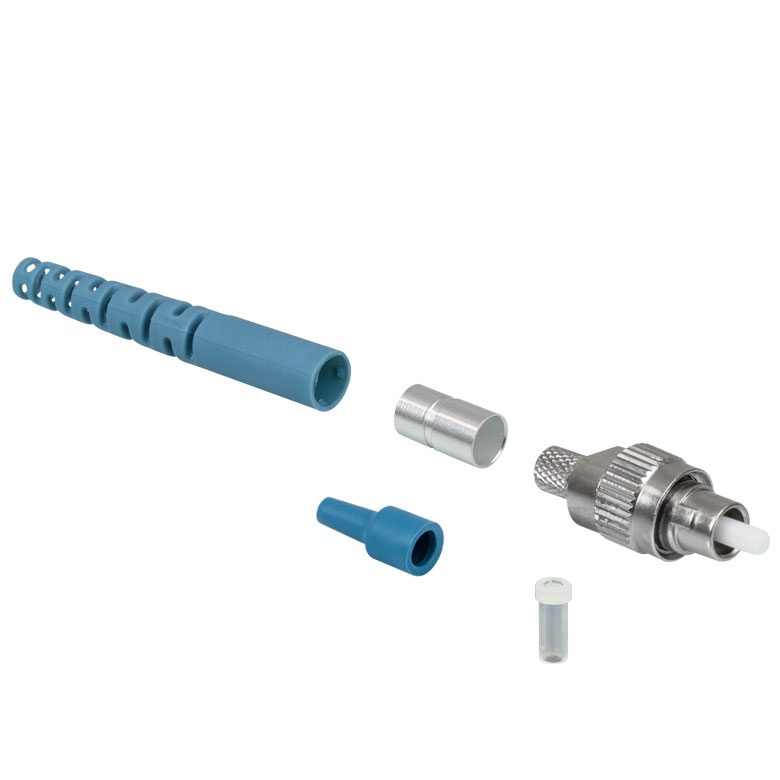

Оптический разъём 30125D2 типа FC/PC предназначен для оконцевания волокон с сохранением поляризации (или оптических кабелей). Диаметр отверстия наконечника — Ø125.5 мкм. По каталогу это FC/PC разъем для волокон с сохранением поляризации, регулируемый ключ, диаметр отверстия: Ø125.5 мкм, защитная изоляционная насадка: Ø900 мкм и Ø3.0 мм. Разъём монтируется собственными силами: волокно вклеивается в отверстие, торец полируется, после чего кабель можно подключать к приборам, коллиматорам и другим волоконным компонентам.
Разъём FC имеет резьбовую накидную гайку и ключ на корпусе: резьбовое соединение надёжно держится при вибрациях, а ключ задаёт угловое положение при стыковке. Торец полируется с небольшой сферической кривизной (PC — физический контакт): сердцевины двух разъёмов сходятся почти без воздушного зазора, а потери и отражения невелики. Стыковать PC следует только с PC; скошенный торец APC совместим лишь с APC.
Разъём рассчитан на волокна с сохранением поляризации с диаметром оболочки, соответствующим отверстию наконечника. Для волокна с сохранением поляризации существенна ориентация осей: в разъёме предусмотрен регулируемый ключ, позволяющий совместить медленную ось волокна с ключом и задать положение осей при монтаже. От точности этой юстировки зависит степень сохранения поляризации после стыковки. Диаметр отверстия выбирают по внешнему диаметру волокна вместе с покрытием, которое вклеивается в наконечник: слишком малое отверстие не даёт ввести волокно, а слишком большое ухудшает центровку и повышает потери. Разъём поставляется в комплекте с защитными деталями для кабеля и защитной изоляционной насадкой Ø900 мкм и Ø3.0 мм, которые защищают место оконцевания от излома и обеспечивают разгрузку кабеля от растяжения.
Для монтажа потребуются двухкомпонентный эпоксидный клей, скалывающий инструмент или скрайбер для волокна, полировальные плёнки различной зернистости, полировальный диск и оправка. Последовательность обычная: снять буфер и покрытие, вклеить волокно, отвердить клей, обработать торец от грубой зернистости к тонкой и проверить результат микроскопом. От качества полировки зависят потери в соединении и стойкость торца к излучению.
Перед каждым подключением торцы очищают безворсовыми салфетками или специальными палочками со спиртом: загрязнение — самая частая причина потерь и повреждений при передаче мощности излучения. Не касайтесь торца пальцами, закрывайте разъём колпачком и не изгибайте кабель радиусом меньше допустимого.
Изделие рассчитано на многократную сборку и разборку установки; при монтаже затягивайте крепёж умеренным усилием, следите за чистотой посадочных поверхностей и соблюдайте требования безопасности, применимые к данному типу оборудования.
Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.
Перед использованием изделия 30125D2 ознакомьтесь с технической документацией: там приведены чертежи, допустимые режимы работы и рекомендации по установке и обслуживанию.
Характеристики
- Артикул: 30125D2
- Производитель: Thorlabs
- Тип изделия: FC/PC разъем для волокон с сохранением поляризации
- Регулируемый ключ
- Диаметр отверстия: Ø125.5 мкм
- Защитная изоляционная насадка: Ø900 мкм и Ø3.0 мм
- Тип разъёма: FC/PC
- Тип волокна: волокна с сохранением поляризации
- Монтаж: вклеивание волокна и полировка торца
Отрасли применения
- Волоконно-оптические линии связи: оконцевание кабелей собственными силами.
- Лазерная техника: подключение источников излучения и волоконных лазеров.
- Спектроскопия и измерения: соединение зондов, коллиматоров, спектрометров и детекторов.
- Медицина и биофотоника: изготовление волоконных зондов и жгутов.
- Промышленность и приборостроение: сборка волоконных узлов и встраиваемых датчиков.
- Научные лаборатории: изготовление патчкордов нестандартной длины.
