Оптическая плита, длина: 300 мм, ширина: 150 мм, толщина: 13 мм, число отверстий: 72

Описание

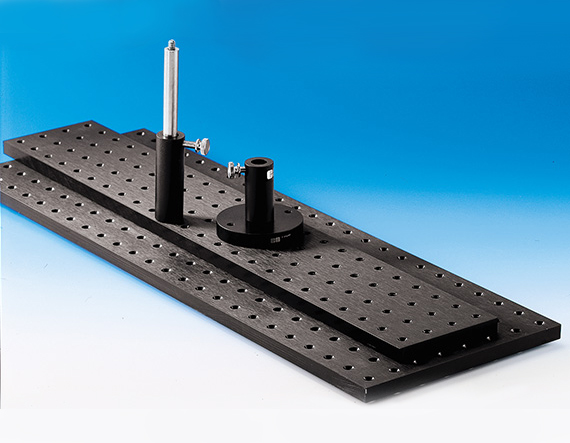

Низкопрофильная оптическая плита формирует компактное монтажное основание для лабораторной схемы, измерительного стенда или прототипа прибора. Габариты 300 × 150 мм позволяют разместить линзодержатели, зеркальные крепления, источники и детекторы на небольшой площади, а толщина 13 мм обеспечивает более высокую жесткость, чем у тонкой монтажной панели. Сетка из 72 отверстий дает множество точек фиксации и упрощает перестановку компонентов при оптимизации трассы луча. Плита подходит для создания отдельного модуля, который затем можно установить на большой стол или внутри корпуса установки.

При проектировании сборки важны не только номинальные размеры, но и расположение резьб, доступ инструмента, высота оптической оси и направление внешней нагрузки для позиции 56-937 В конфигурации 56-937. Для сборки с 56-937 короткое плечо до нагрузки повышает жесткость и уменьшает угловой уход. До финальной фиксации 56-937 геометрию контролируют по лучу или измерительной оси, исключая смещение от затяжки.

Характеристики

• Длина: 300 мм
• Ширина: 150 мм
• Толщина: 13 мм
• Количество монтажных отверстий: 72
• Назначение: базовая платформа для оптомеханики
• Производитель: Edmund Optics
• Каталожное обозначение: 56-937

Особенности выбора и интеграции

При выборе узла «Оптическая плита 300 × 150 × 13 мм, 72 отверстия» сопоставляют его спектральные, геометрические и механические параметры с расчетом конкретного тракта. В документации для позиции 56-937 фиксируют ориентацию, базовые поверхности, режим нагрузки и связанные компоненты, чтобы исключить неоднозначность при повторной сборке. Работу на предельной мощности, частоте, точности или в вакууме для 56-937 разрешают только после проверки актуального паспорта Edmund Optics и чертежа поставляемой ревизии.

Отрасли применения

• учебные оптические стенды
• прототипирование фотонных приборов
• сборка лазерных модулей
• метрологические и испытательные установки

В направлении «учебные оптические стенды» позиция 56-937 раскрывает свои преимущества при согласовании апертуры, интерфейсов и рабочего режима с соседними узлами. Входной осмотр 56-937, контрольная проверка и запись исходных настроек создают опорные данные для обслуживания, повторной юстировки и анализа последующих изменений сигнала.

Описание семейства продуктов

• Предоставить стабильную платформу для экспериментов и тестовых конфигураций.
• Отверстия с резьбой 1/4–20 TPI или M6 для различных видов монтажа.
• Черный анодированный алюминий

В английских и метрических макетных платах используются резьбовые отверстия 1/4"-20 или M6, расположенные на расстоянии 1" и 25 мм друг от друга соответственно, что позволяет создавать настраиваемые настольные системы. Эти макетные платы совместимы с большинством решений для монтажа оптики и фотоники и имеют черное анодированное покрытие, которое уменьшает отражения от макетной платы и обратно в систему. Английские и метрические макеты доступны в нескольких размерах, что позволяет создавать как компактные, так и большие, масштабные системы. Английские и метрические макеты — идеальная платформа для любого системного приложения.
