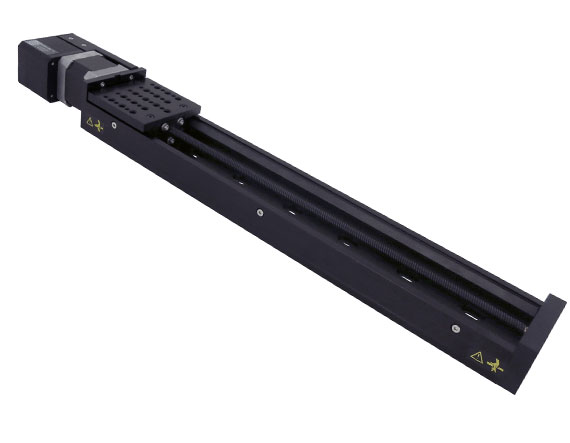

Моторизированный Zaber™ транслятор с большим диапазоном смещения, перемещение: 300 мм

Описание

Моторизированный транслятор производства Zaber представляет собой прецизионный линейный привод, предназначенный для автоматизированного перемещения оптических или механических нагрузок вдоль одной оси с высокой повторяемостью позиционирования. Конструктивно устройство состоит из направляющих линейного перемещения, ходового винта или иного механизма преобразования вращательного движения электродвигателя в поступательное перемещение подвижной каретки, а также встроенного или внешнего контроллера, обеспечивающего программное управление скоростью, ускорением и целевой позицией через компьютерный интерфейс. Большой диапазон смещения в 300 мм относит данный транслятор к устройствам увеличенного хода, что делает его пригодным для перемещения объектов на значительные расстояния в пределах единой оптической скамьи или испытательного стенда без необходимости перестановки самого модуля. Использование фирменного контроллера и протокола Zaber обеспечивает совместимость устройства с программным обеспечением для автоматизации экспериментов, а также возможность объединения нескольких трансляторов в единую многоосевую систему позиционирования.

Характеристики

• Производитель: Zaber
• Тип устройства: моторизированный линейный транслятор
• Диапазон перемещения: 300 мм
• Управление: моторизированное, с электронным программным контролем позиции

Отрасли применения

Моторизированные трансляторы с большим диапазоном перемещения применяются в автоматизированных оптических испытательных стендах, при сканировании образцов в микроскопии и спектроскопии, а также в системах позиционирования детекторов и источников излучения в научных экспериментах. Их используют в лабораториях фотоники для точной юстировки положения линз, зеркал и других оптических компонентов вдоль оптической оси, в промышленных установках контроля качества, требующих автоматического перемещения инспекционных камер или датчиков, а также в биомедицинских исследовательских комплексах, где необходимо прецизионное и повторяемое линейное сканирование образцов на значительном ходе перемещения.

Описание семейства продуктов

• Варианты хода 150 мм и 300 мм
• Управляется вручную или через последовательный интерфейс RS-232
• Для конфигураций X-Y-Z адаптер не требуется
• Блок питания и кабель для передачи данных продаются как отдельные аксессуары

Моторизованные столики Zaber™ с длинным ходом — это столики с компьютерным управлением, обеспечивающие скорость перемещения до 280 мм/с с разрешением 0,5 мкм. Моторизованными столиками Zaber™ Long Travel также можно управлять с помощью программируемого джойстика Zaber™ (продается отдельно), управлять им с помощью компьютера с помощью дополнительного кабеля для передачи данных или вручную с помощью ручки на конце устройства. Конфигурации X-Y-Z легко собираются без использования дополнительных переходников.

Примечание. Для каждой ступени требуется источник питания 24–48 В постоянного тока и соединительный кабель, которые продаются в качестве аксессуаров.
