Поставщик
|
Edmund Optics |
|
Артикул
|
88-256 |
|
Материал
|
полимерные материалы |
|
Размер
|
300 x 300 мм |
|
Мутность (%)
|
<1 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Рабочая температура (° C)
|
-30 to +80 |
|
Термостойкость (° C x часы)
|
80 x 1000 |
|
Толщина (мм)
|
0.062 ±0.006 |
|
Подложка
|
Polymer Film WP280 |
|
Фазовый сдвиг (°)
|
180.00 |
|
Задержка
|
λ/2 |
|
Размеры (мм)
|
300.0 x 300.0 |
|
Допуск на размер (мм)
|
+0.0/-2.0 |
|
Конструкция
|
Polarizing Film |
|
Пропускание (%)
|
>90 |
|
Тип
|
Retarder Film |
|
Задержка (нм)
|
280 ±5 |
|
Расчетная длина волны DWL (нм)
|
560 |
Описание

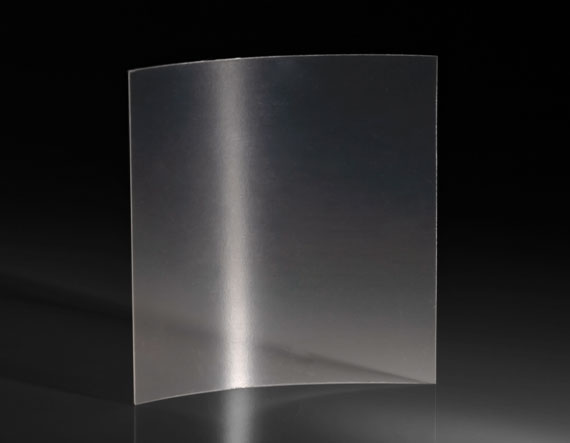

Фазовая пластинка WP280 из полимерной пленки размером 300 х 300 мм формирует фазовую задержку в половину длины волны (λ/2) между двумя ортогональными компонентами поляризованного света, проходящего через материал, что приводит к повороту плоскости линейной поляризации на удвоенный угол между исходной поляризацией и оптической осью пластинки. Полимерная пленочная структура делает элемент тонким и гибким, удобным для встраивания в оптические сборки с ограниченным пространством, а крупный формат листа позволяет изготавливать из него фазовые пластинки любых требуемых размеров и форм под конкретную оптическую систему. В отличие от кристаллических фазовых пластинок, полимерные аналоги обычно легче в обработке и монтаже при сопоставимой оптической функциональности в заданном спектральном диапазоне.
Характеристики
- Тип: фазовая пластинка λ/2 (полуволновая)
- Модель: WP280
- Материал: полимерная пленка
- Размер листа: 300 x 300 мм
- Функция: поворот плоскости линейной поляризации
Отрасли применения
Полуволновые фазовые пластинки применяются в лазерных системах для управления ориентацией поляризации пучка перед поляризационными светоделителями, в оптических линиях связи для контроля состояния поляризации сигнала, а также в дисплейных технологиях и системах формирования изображения с поляризационным контрастом. Их используют в исследовательских лабораториях фотоники при построении поляризационно-чувствительных экспериментов, в медицинском оптическом оборудовании и в производстве поляризационных фильтров и модуляторов для различных оптических приборов.
Описание семейства продуктов
- Высокопрочные полимерные листы
- λ/4 (WP140HE) Ахроматический ретардер с коэффициентом пропускания более 90% в диапазоне 450–700 нм
- Доступны замедляющие пленки λ/4 (WP140HE), λ/2 (WP280) и 1λ (WP560)
Полимерная пленка-замедлитель представляет собой чрезвычайно прочный полимерный лист с двойным лучепреломлением, который был разработан для изменения состояния поляризации проходящего света. Высокопрозрачные ахроматические λ/4 (WP140HE) и λ/2 (WP280) полимерные пленки-замедлители состоят из однослойного листа модифицированного поликарбоната, который действует как ахроматический замедлитель схватывания и оптически и механически исправен при температурах до 90°C или 80°C. С соответственно. Полимерная пленка-замедлитель 1λ (WP560) состоит из двух пленок λ/2, которые были ламинированы вместе для создания значений замедления 560 нм. Эти пленки идеально подходят для использования в различных устройствах с когерентным и поляризованным светом, включая круговые поляризаторы, ЖК-дисплеи и оптоволокно.
Примечание. Пользовательские параметры доступны по запросу. Подробнее о возможностях наших поляризаторов и замедлителей можно узнать здесь.
