Поставщик
|
Edmund Optics |
|
Артикул
|
63-165 |
|
Покрытие
|
Enhanced Aluminum (450-650nm) |
|
Толщина (мм)
|
5.00 |
|
Допуск по толщине (мм)
|
±0.25 |
|
Тип
|
Flat Mirror |
|
Типичный предел плотности энергии
|
0.2 J/cm2 @ 532nm, 10ns |
|
Диапазон длин волн (мкм)
|
0.45 - 0.65 |
|
Диапазон длин волн (нм)
|
450 - 650 |
|
Длина (мм)
|
30.00 |
|
Ширина (мм)
|
30.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Края
|
Ground, 0.75 mm Maximum Full Width Bevel |
|
Чистая апертура (%)
|
85.00 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Enhanced Aluminum (450-650nm) |
|
Спецификация покрытия
|
Ravg >95% @ 450 - 650nm |
|
Допуск на размер (мм)
|
+0.0/-0.25 |
|
Размеры (мм)
|
30.0 x 30.0 |
|
Качество поверхности
|
60-40 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
BOROFLOAT® |
|
Плоскостность поверхности
|
λ/4 |
Описание
Зеркало с покрытием на первой поверхности отличается от бытовых зеркал тем, что отражающий металлический или диэлектрический слой нанесён непосредственно на переднюю грань подложки, а не защищён слоем стекла сверху. Такая конструкция исключает вторичные отражения и двоение изображения, возникающие при прохождении света сквозь толщу стекла, а также устраняет потери и искажения волнового фронта, связанные с преломлением на входной поверхности. Плоская форма размером 30х30 мм подходит для построения компактных оптических трактов, где требуется изменение направления пучка на строго заданный угол без внесения фокусирующего или расфокусирующего эффекта. Плоскостность рабочей поверхности на уровне λ/4 обеспечивает сохранение формы волнового фронта после отражения, а нанесённое покрытие оптимизировано для диапазона 450–650 нм, что делает элемент пригодным для точной работы с сине-зелёно-красной частью видимого спектра.
Характеристики
- Тип: плоское зеркало с покрытием первой поверхности
- Размер: 30 х 30 мм
- Плоскостность: λ/4
- Рабочий диапазон покрытия: 450–650 нм
- Отсутствие двойного отражения и минимальные искажения волнового фронта
Отрасли применения
Такие зеркала применяются в лазерных резонаторах и трактах переноса пучка, оптических скамьях для научных экспериментов, системах формирования изображения высокой точности, а также в измерительных интерферометрах и прецизионных юстировочных установках.

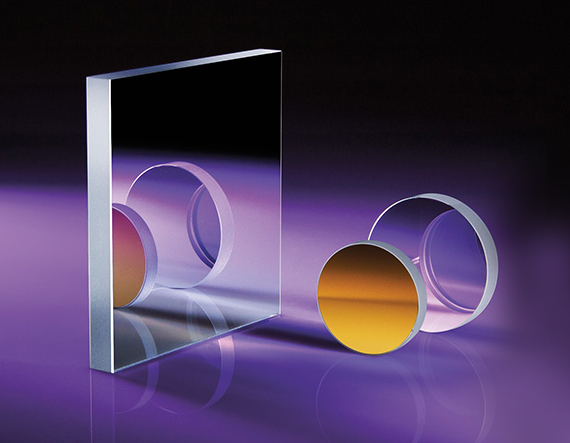

Описание семейства продуктов
- Доступны в широком диапазоне размеров и форм.
- Прецизионные металлические зеркальные покрытия
- Свяжитесь с нами, чтобы узнать о нестандартных размерах
Поверхностные зеркала TECHSPEC® λ/4 First идеально подходят для широкого спектра применений. Для удовлетворения конкретных потребностей применения эти зеркала предлагаются в самых разных формах, размерах и покрытиях. Благодаря нашим прецизионным металлическим покрытиям эти зеркала идеально подходят для широкополосных приложений.
