Поставщик
|
Edmund Optics |
|
Артикул
|
53-914 |
|
Типы изделий
|
ирисовые диафрагмы |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Внешний диаметр
|
30.8 |
|
Диаметр апертуры
|
12.0 |
|
Особенности
|
в оправе |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Not Compliant |
|
Толщина (мм)
|
6.4 |
|
Резьба винты
|
4-40 |
|
Монтажная резьба
|
8-32 |
|
Длина рычага (мм)
|
12.00 |
|
Диаметр рычага (мм)
|
3.00 |
|
Внутренний диаметр (мм)
|
19.80 |
|
Конструкция
|
Blackened Brass Housing, Stainless Steel Leaves, Stainless Steel Pin Actuators, Black Anodized Aluminum Mount |
|
Внешний диаметр (мм)
|
30.8 |
|
Максимальная апертура (мм)
|
12.0 |
|
Минимальная апертура (мм)
|
0.8 |
|
Тип
|
Mounted |
Описание

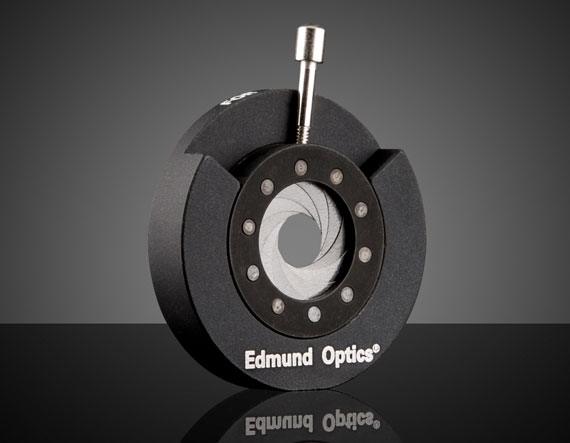

Ирисовая диафрагма представляет собой механическое устройство с набором тонких перекрывающихся металлических лепестков, закреплённых в круглой оправе внешним диаметром 30.8 мм, поворот которых позволяет плавно изменять диаметр центрального отверстия и, соответственно, регулировать количество проходящего через оптическую систему света или размер апертуры пучка. Лепестки обычно изготавливаются из тонкой пружинной стали или аналогичного упругого металла и соединены общим кольцевым механизмом, вращение которого синхронно сдвигает все лепестки к центру или от него, формируя близкое к окружности отверстие переменного размера. Оправа обеспечивает жёсткую фиксацию механизма и совместимость с посадочными местами стандартных оптических рельсов и держателей.
Характеристики
- Тип: ирисовая диафрагма в оправе
- Внешний диаметр оправы: 30.8 мм
- Механизм: многолепестковый, с плавной регулировкой апертуры
- Материал лепестков: тонкий упругий металл
- Функция: регулировка диаметра светового отверстия
Отрасли применения
Ирисовые диафрагмы применяются практически во всех областях, где требуется оперативно ограничивать или изменять диаметр пучка света — в лазерных системах для настройки размера пятна и подавления паразитных боковых мод, в микроскопии и в оптических испытательных стендах, а также в фотографической и киносъёмочной технике для регулировки глубины резкости и экспозиции. В научных и промышленных лабораториях такие диафрагмы используются при сборке оптических схем для контроля апертуры на этапе юстировки, а в системах машинного зрения — для настройки освещённости и контраста изображения перед объективом камеры.
Описание семейства продуктов
- Предустановлено в алюминиевых креплениях.
- Резьба 8–32 или ¼–20 для монтажа на столбе
- Размер апертуры до 50 мм
Это наша самая популярная матрица диафрагм стандартной серии, предлагаемая в алюминиевых креплениях. Допуски соблюдаются жестко, чтобы обеспечить идеальное центрирование диафрагмы в креплении. Монтажные отверстия расположены по центру, что упрощает интеграцию в оптические макетные платы. Для максимальной апертуры ½" (наименьшей) доступен переходник с резьбой 8-32 на ¼-20 (#53-926). Для получения дополнительной информации об установленных ирисовых диафрагмах стандартной серии сопоставьте диапазон апертуры с таблицей стандартных серий.
