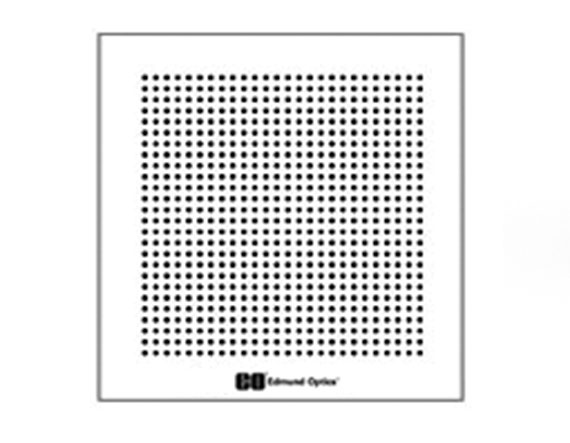

Тест-объект, диффузное отражение, размер: 3"x3", диаметр точек: 0.5 мм

Описание

Тест-объект с диффузным отражением представляет собой калибровочную панель, поверхность которой равномерно рассеивает падающее излучение по закону, близкому к ламбертовскому, что делает её эталонным инструментом для настройки и проверки оптических систем регистрации изображения. На поверхности панели размером 3 x 3 дюйма нанесён регулярный рисунок из точек диаметром 0,5 мм, используемый для количественной оценки разрешающей способности, дисторсии и равномерности освещённости получаемого изображения. Материал поверхности подбирается таким образом, чтобы обеспечивать стабильный и повторяемый коэффициент диффузного отражения в широком спектральном диапазоне, что важно для калибровки камер, сканеров и осветительных систем. Точечный рисунок фиксированного диаметра и известного шага между точками позволяет точно определить масштаб изображения, геометрические искажения объектива, а также оценить контрастность и чёткость передачи мелких деталей системой формирования изображения.

Характеристики

• Тип: тест-объект с диффузно отражающей поверхностью
• Размер панели: 3 x 3 дюйма
• Диаметр точек рисунка: 0,5 мм
• Назначение: калибровка и контроль качества систем формирования изображения

Отрасли применения

Тест-объекты подобного типа применяются при калибровке промышленных и научных камер, проверке дисторсии и разрешающей способности объективов, а также в системах машинного зрения для настройки алгоритмов распознавания и измерения геометрических параметров объектов. Их используют в метрологических лабораториях, при аттестации оптико-электронных приборов, а также в производстве систем видеонаблюдения и медицинской визуализации, где требуется подтверждённая точность передачи геометрии и контраста изображения.

Описание семейства продуктов

• Обработка диффузного отражения имитирует керамические мишени
• Хромированный рисунок на подложке
• Отсутствие бликов при осевом или внеосевом освещении
• Идеально подходит для измерения с фронтальной подсветкой.

Подобно керамическим мишеням, мишени искажения сетки диффузного отражения были обработаны для создания поверхности, которая диффузно отражает свет назад, избегая бликов на поверхности изображения. Используя эти цели, можно легко определить точное количество искажений, присутствующих в изображении. Центр точки можно рассчитать с помощью анализа пятен в измерительном программном обеспечении и рассчитать по стандарту, чтобы удалить искажение изображения. Мишени предлагаются с двумя размерами подложки и тремя частотами точек. Их можно использовать с широким спектром объективов, от широкоугольных до телеобъективов.
