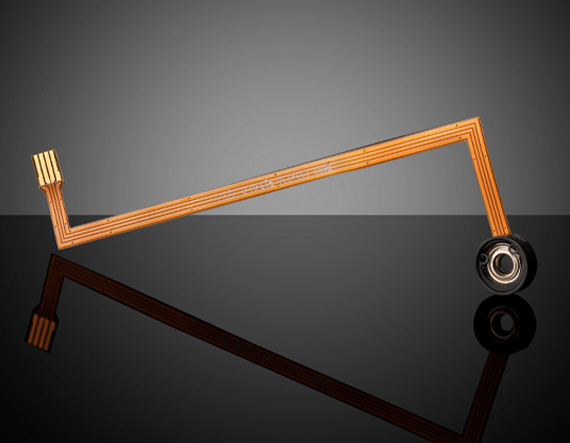

Набор жидкостных линз Corning® Varioptic® A-39N0 для машинного зрения с регулируемым фокусом, чистая апертура: 3.9 мм

Описание

Жидкостная линза Corning Varioptic серии A-39N0 — это компонент с электрически управляемым фокусным расстоянием, работающий на принципе электросмачивания: изменение напряжения приводит к деформации границы раздела двух несмешивающихся жидкостей с разными показателями преломления, что мгновенно меняет оптическую силу элемента без каких-либо механических подвижных частей. Чистая апертура составляет 3.9 мм, что типично для компактных модулей машинного зрения, встраиваемых непосредственно в оптический тракт объектива или считывающей головки. Отсутствие механики делает такую линзу устойчивой к вибрациям, износу и загрязнению, а скорость перефокусировки существенно превышает показатели традиционных моторизованных систем с подвижными группами линз. Управление фокусом реализуется электронным контроллером, что позволяет интегрировать линзу в автоматизированные системы с обратной связью.

Характеристики

• Технология: жидкостная линза с электросмачиванием (Corning Varioptic)
• Модель: A-39N0
• Чистая апертура: 3.9 мм
• Фокусировка: электрически регулируемая, без механических приводов
• Назначение: применение в системах машинного зрения

Отрасли применения

Подобные линзы применяются в промышленных системах машинного зрения для контроля качества на конвейерных линиях, в считывателях штрихкодов и QR-кодов, в эндоскопическом и медицинском оборудовании, а также в компактных камерных модулях, где требуется быстрая и бесшумная автофокусировка при ограниченном пространстве для механических узлов.

Описание семейства продуктов

Жидкие линзы Corning® Varioptic® с переменным фокусом состоят из проводящей жидкости, нанесенной на плоскую проводящую подложку. Applying a voltage between the substrate and the liquid causes an insulated material within the liquid to change shape, yielding a variable focal length. These lenses are designed with a stable optical axis, can operate regardless of orientation, and feature AR Coatings optimized for excellent transmission between 400 and 700nm. Corning® Varioptic® Variable Focus Liquid Lenses are ideal for autofocus applications, and with no moving parts, they are faster, more durable, and consume less power than traditionally actuated autofocus lenses. The 1.6mm aperture lens is the smallest liquid lens currently available and specifically designed for ultra-compact cameras, such as barcode engines, industrial and medical endoscopes. A 2.5mm aperture lens for high speed applications and a 3.9mm aperture lens for long focal lengths, large sensor size, and laser applications are also offered, as well as the largest available 5.8mm clear aperture lens that has been designed for machine vision applications with long focal distance objectives, large sensors, or C-Mount objective lenses. The lenses are also available in development kits which include lenses, drive electronics, cables, and software for easy use and integration via USB-A connection. Также доступны версии с термистором (термозависимыми резисторами) для чувствительных к температуре применений.
