Линза Френеля, размер: 3.93" x 3.93", фокусное расстояние: 0.79"

Описание

Линза Френеля Edmund Optics, артикул 13-458, рассчитан на работу в диапазоне: видимый диапазон. Параметры конкретной модификации: размер 3,93 x 3,93 дюйма, фокусное расстояние 0,79 дюйма. Это изделие используется при проектировании компактных и модульных оптических узлов, работающих в заданной части спектра. Линза Френеля сохраняет фокусирующую функцию выпуклой линзы при существенно меньшей толщине и массе, так как её профиль разбит на концентрические зоны.

Исполнение изделия — без указанного покрытия. Благодаря этому компонент можно согласовать с целевым источником и применить в оптическом тракте без неопределённости по ключевому спектральному параметру. Его используют как отдельный функциональный узел или включают в многокомпонентную сборку.

Характеристики

Короткое фокусное расстояние позволяет эффективно собирать свет, однако ступенчатая структура требует учитывать дифракционные эффекты и требования к однородности пучка. Указанные значения — размер 3,93 x 3,93 дюйма, фокусное расстояние 0,79 дюйма — важны для расчёта положения элемента, диаметра пучка, допуска по юстировке и выбора механического держателя.

При установке нельзя допускать перекоса, загрязнения рабочей поверхности и механического напряжения. В лазерных конфигурациях дополнительно проверяют угол падения, поляризацию, плотность мощности и наличие обратных отражений. Это помогает сохранить контраст, точность измерения и расчётные параметры тракта.

Отрасли применения

Изделие применяют в таких направлениях, как компактные осветители, сбор света, учебные и демонстрационные системы. Его характеристики полезны в исследовательской фотонике, промышленной автоматизации, приборостроении и системах контроля качества.

При грамотном подборе сопутствующих элементов компонент обеспечивает устойчивую передачу, формирование, отражение, регистрацию или измерение излучения. Он подходит для разработки стендов и модулей, где требуется надёжная повторяемость оптического результата.

Описание семейства продуктов

• Положительное фокусное расстояние
• Квадратные и прямоугольные варианты
• Идеально подходит для приложений, собирающих свет.

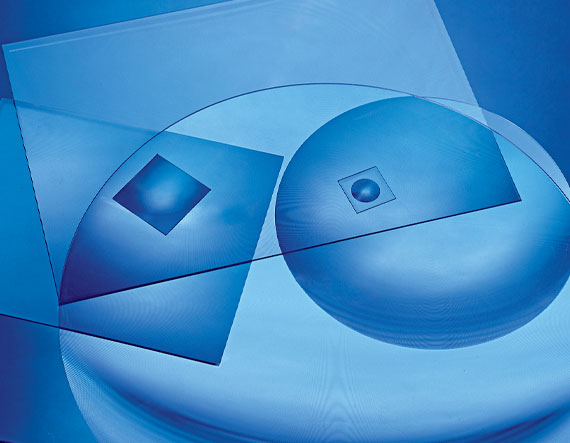

Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отлитых на поверхности тонкого и легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, как крошечные призмы, если смотреть в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Поскольку линза тонкая, при поглощении теряется очень мало света. Линзы Френеля — это компромисс между эффективностью и качеством изображения. Высокая плотность канавок обеспечивает более высокое качество изображения, в то время как низкая плотность канавок обеспечивает лучшую эффективность (что необходимо в приложениях по сбору света). В бесконечных сопряженных системах рифленая сторона линзы должна быть обращена к более длинному сопряженному элементу.

Линзы Френеля чаще всего используются в устройствах сбора света, таких как конденсорные системы или установки излучателя/детектора. Линзы Френеля также можно использовать как лупы или проекционные линзы; однако из-за высокого уровня искажений делать это не рекомендуется.
