Поставщик
|
Edmund Optics |
|
Артикул
|
87-545 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
3.5 мм |
|
Числовая апертура
|
f/2 |
|
Серия объектива
|
Ci |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Передний диаметр (мм)
|
50 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
8 (7) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
39.38 |
|
Передняя резьба
|
M50.0 x 0.5 (Male) |
|
Резьба фильтра
|
M105 x 1.0 with required adapter #89-848 |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
16.3mm - 57.4° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
23.0mm - 74.4° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
29.5mm - 87.2° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
41.2mm - 102.8° |
|
Диаметр (мм)
|
26.5 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
0 - &infin |
|
Апертура (f / #)
|
f/2 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
41.2mm - 102.8° |
|
Максимальный формат сенсора
|
1/1.8" |
|
Фокусное расстояние FL (мм)
|
3.50 |
Описание

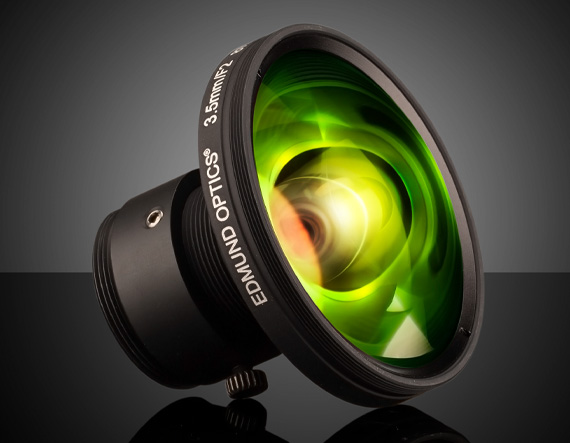

Объектив Ci серии с фокусным расстоянием 3.5 мм и апертурой f/2 предназначен для сверхширокоугольных систем машинного зрения, где требуются максимальный охват и высокая светосила при компактной конструкции. Крайне короткое фокусное расстояние даёт экстремально широкий угол обзора, а апертура f/2 обеспечивает очень яркое изображение, что позволяет работать при низком освещении и использовать короткие выдержки. Оптическая схема заимствована у C серии и оптимизирована для работы на большом отверстии диафрагмы.
Компактный корпус Ci рассчитан на массовую интеграцию и включает регулируемый и фиксируемый фокус, что облегчает настройку и поддержание параметров при вибрациях и длительной эксплуатации. Фиксированная апертура упрощает механику и повышает воспроизводимость характеристик для OEM-применений. Объектив 3.5 мм f/2 отлично подходит для обзорных и мониторинговых задач в условиях ограниченного освещения и ограниченного пространства.
Характеристики
- Фокусное расстояние 3.5 мм, сверхширокоугольное.
- Светосильная апертура f/2 (фиксированная).
- Экстремально широкий угол обзора.
- Высокое качество изображения при низком освещении.
- Компактная механика Ci, регулируемый фокус.
- Оптимизирован для сенсоров до 2/3\".
- Подходит для высокоскоростных и низкосветовых задач.
Отрасли применения
- Обзорные системы машинного зрения в тёмных условиях.
- Высокоскоростной мониторинг технологических процессов.
- Встраиваемые системы наблюдения и диагностики.
- Лабораторные стенды по сверхширокоугольной светосильной оптике.
- Учебные комплексы по промышленной визуализации.
- OEM-решения с жёсткими требованиями к светочувствительности и углу обзора.
