Поставщик
|
Edmund Optics |
|
Артикул
|
37-393 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
3.5 мм |
|
Числовая апертура
|
f/2.8 |
|
Серия объектива
|
Cr |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Передний диаметр (мм)
|
50 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
8 (7) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
39.01 |
|
Передняя резьба
|
M50.0 x 0.5 (Male) |
|
Резьба фильтра
|
M105 x 1.0 with required adapter #89-848 |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
16.3mm - 57.4° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
23.0mm - 74.4° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
29.5mm - 87.2° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
41.2mm - 102.8° |
|
Диаметр (мм)
|
33.8 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
0 - &infin |
|
Апертура (f / #)
|
f/2.8 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
41.2mm - 102.8° |
|
Максимальный формат сенсора
|
1/1.8" |
|
Фокусное расстояние FL (мм)
|
3.50 |
Описание

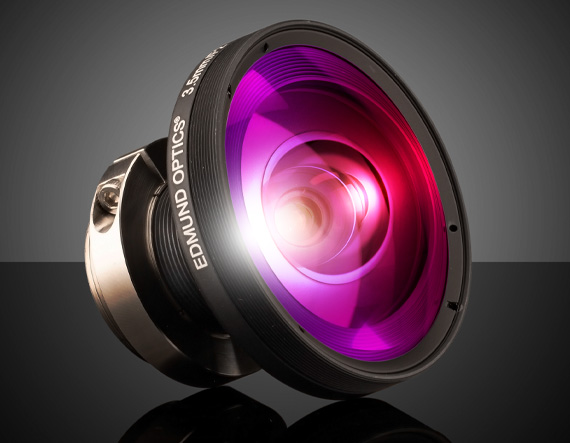

Объектив TECHSPEC Cr Series с фокусным расстоянием 3,5 мм и светосилой f/2.8 относится к компактным «ruggedized» объективам для машинного зрения и промышленной визуализации. Серия Cr разработана на базе C‑Series оптики, но дополнительно усилена: все отдельные линзовые элементы вклеены, а механика усилена для повышения стойкости к ударам и вибрациям при ускорениях до 50 g. Такая стабилизированная конструкция помогает сохранять постоянное соответствие между объектом и изображением на матрице даже после механических воздействий — если центр объекта попадает на центр пикселя, он продолжит попадать на тот же пиксель. Объектив рассчитан на матрицы до формата 1/1.8" и обеспечивает рабочую дистанцию от 0 до бесконечности, что удобно для широкоугольных систем измерения, инспекции и навигации. Светосила f/2.8 даёт достаточно света для съёмки при слабой освещённости, а режимы диафрагмы позволяют адаптироваться под разные задачи по глубине резкости и контрасту. Cr‑версия дополнена фиксирующим C‑креплением для надёжной фиксации фокуса, что важно в калиброванных системах измерения и триангуляции.Характеристики
- Серия: TECHSPEC Cr Series Fixed Focal Length Lens (compact ruggedized).
- Фокусное расстояние: 3,5 мм.
- Светосила: f/2.8.
- Крепление: C‑Mount.
- Максимальный формат сенсора: до 1/1.8".
- Рабочая дистанция: 0 – ∞.
- Назначение: калиброванные системы измерения и инспекции с устойчивостью к ударам.
Отрасли применения
- Калиброванные системы измерения и гейджинга: задачи точного измерения размеров и геометрии объектов.
- Робототехника и автономные системы: визуальная навигация, распознавание объектов и стереозрение.
- Промышленная инспекция: контроль качества, поиск дефектов, чтение штрих‑кодов и маркировок на конвейерах.
- Системы безопасности и мониторинга: устойчивые к вибрациям и ударам объективы для сложных условий эксплуатации.
Для доступа к файлам требуется
Авторизация
Файл Drawings: eprt
5.3 Кб
Файл IGES
5.3 Кб
PDF чертежи
5.3 Кб
Файл STEP: step
5.3 Кб
Файл Zemax
5.5 Кб
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
