Поставщик
|
Edmund Optics |
|
Артикул
|
17-217 |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø3.2 мм |
|
Index of Refraction nd
|
1.77 |
|
RoHS
|
Compliant |
|
Knoop Hardness (kg/mm2)
|
1900 |
|
Parallelism (arcmin)
|
≤3.5 |
|
Poisson's Ratio
|
0.27 |
|
Substrate
|
Sapphire (Al2O3) |
|
Surface Flatness
|
2λ (typical) |
|
Surface Quality
|
80-50 |
|
Surface Roughness (μm)
|
0.1 per Inch |
|
Type
|
Protective Window |
|
Wavelength Range (nm)
|
330 - 5500 |
|
Young's Modulus (GPa)
|
435 |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
3.97 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
8.8 |
|
Coating
|
Uncoated |
|
Thickness (mm)
|
1.00 ±0.05 |
|
Diameter (mm)
|
3.20 ±0.05 |
|
Clear Aperture CA (mm)
|
2.88 |
|
Clear Aperture (%)
|
≥90 |
|
Birefringence (no-ne)
|
0.008 for Visible Light Orthogonal to Optical Axis |
|
Bevel
|
Protective as needed |
|
Axis Orientation
|
Random |
|
Abbe Number (vd)
|
72.24 |
Описание
Оптическое окно 17-217 из сапфира (Al₂O₃) диаметром 3,2 мм и толщиной 1 мм не имеет просветляющего покрытия, что обеспечивает широкополосную прозрачность в диапазоне от 0,2 до 5,5 мкм. Сапфир обладает исключительной твёрдостью (9 по шкале Мооса), химической инертностью, высокой теплопроводностью и термостойкостью до 2000 °C.
Окно предназначено для защиты оптических компонентов в экстремальных условиях: при высоких температурах, давлениях, в агрессивных средах. Отсутствие покрытия делает окно устойчивым к УФ-излучению и мощным лазерам, где покрытие могло бы деградировать. Тонкая подложка (1 мм) минимизирует поглощение.
Поставляется без оправы и совместимо со стандартными держателями. Применяется в УФ и ИК системах, датчиках, спектрометрах, медицинских приборах и научных исследованиях.
Характеристики
- Тип: оптическое окно
- Материал: сапфир (Al₂O₃)
- Диаметр: 3,2 мм
- Толщина: 1 мм
- Без покрытия
- Спектральный диапазон: 0,2–5,5 мкм
- Термостойкость до 2000 °C
- Поставляется без оправы
Отрасли применения
Окно 17-217 используется в УФ и ИК системах, датчиках, спектрометрах, медицинских приборах, системах контроля и научных исследованиях.

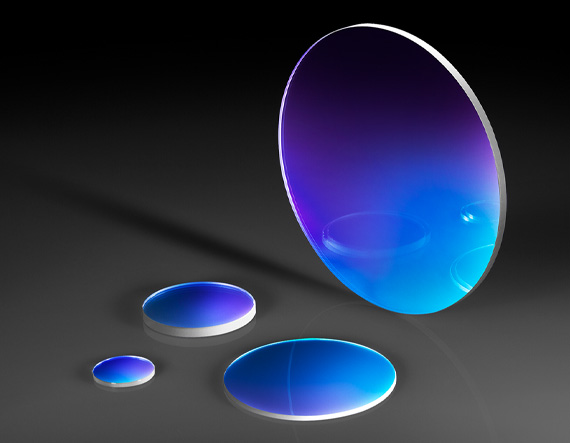

Описание семейства продуктов
- Особенности: исключительная твёрдость поверхности, химическая стойкость
- Пропускает длины волн в диапазоне от УФ до среднего инфракрасного
- Тонче и прочнее стандартных стеклянных окон
- Доступны варианты антибликового покрытия в диапазоне 400–5000 нм
Сапфировые окна TECHSPEC® изготавливаются из монокристаллического сапфира, что делает их идеальными для применения в сложных условиях (например, в лазерных системах) благодаря исключительной твёрдости поверхности, высокой теплопроводности, высокой диэлектрической проницаемости и стойкости к распространённым химическим кислотам и щелочам. Сапфир — второй по твёрдости кристалл после алмаза, и благодаря своей структурной прочности сапфировые окна могут быть изготовлены значительно тоньше других распространённых окон с улучшенным коэффициентом пропускания. С химической точки зрения сапфир представляет собой монокристалл оксида алюминия (Al2O3) и используется в диапазоне пропускания от 330 до 5500 нм без покрытия. Сапфировые окна TECHSPEC® доступны с антибликовыми (AR) покрытиями для улучшения характеристик в видимом, ближнем ИК и ИК диапазонах с вариантами покрытия, охватывающими диапазон от 400 до 5000 нм.
