Поставщик
|
Edmund Optics |
|
Артикул
|
45-376 |
|
Тип линз
|
вогнутые |
|
Покрытие
|
без покрытия |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
3 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 2500 |
|
Тип
|
Plano-Concave Lens |
|
Скос
|
Protective bevel as needed |
|
Числовая апертура NA
|
0.17 |
|
f / #
|
3.00 |
|
Радиус R1 (мм)
|
-7.06 |
|
Толщина кромки ET (мм)
|
1.11 |
|
Чистая апертура CA (мм)
|
2.7 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
1.00 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-SF11 |
|
Покрытие
|
Uncoated |
|
Заднее фокусное расстояние BFL (мм)
|
-9.56 |
|
Эффективное фокусное расстояние EFL (мм)
|
-9.00 |
|
Диаметр (мм)
|
3.00 +0.0/-0.025 |
Описание
Плоско-вогнутая линза 45-376 от Edmund Optics имеет диаметр 3,0 мм и отрицательное фокусное расстояние -9 мм, что соответствует относительному отверстию f/3 (по модулю). Линза изготовлена из оптического стекла без просветляющего покрытия, что делает её пригодной для широкого спектра применений, включая УФ и ИК диапазоны, где покрытия могут быть нежелательны. Плоско-вогнутая форма обеспечивает расходимость проходящего пучка и используется для расширения лазерных пучков, коррекции аберраций или в качестве отрицательного элемента в оптических системах. Благодаря малым размерам линза подходит для сверхминиатюрных устройств: эндоскопов, микрооптики, волоконно-оптических коллиматоров и датчиков. Линза поставляется без оправы и требует аккуратного обращения из-за малых габаритов. Высокая точность изготовления гарантирует низкое рассеяние и точное фокусное расстояние. Отсутствие покрытия упрощает использование в агрессивных средах и при высоких мощностях, где покрытие может быть повреждено.
Характеристики
- Тип: плоско-вогнутая линза
- Диаметр: 3,0 мм
- Фокусное расстояние: -9 мм
- Без покрытия
- Материал: оптическое стекло
- Относительное отверстие: f/3 (по модулю)
- Сверхминиатюрные размеры
- Поставляется без оправы
Отрасли применения
Линза используется в сверхкомпактных оптических системах для расширения лазерных пучков, создания расходящихся волновых фронтов или коррекции аберраций в составе сложных объективов. Она применяется в эндоскопах, миниатюрных камерах, волоконно-оптических коллиматорах и датчиках. Отсутствие покрытия позволяет использовать её с источниками в широком спектральном диапазоне, включая УФ и ИК, без риска деградации покрытия. В научных исследованиях линза востребована в экспериментах по микрооптике и оптической метрологии. Промышленные применения включают миниатюрные системы машинного зрения и датчики контроля, где важны малые размеры и надёжность.
Описание семейства продуктов
- Диапазон длин волн 350–2200 нм
- Точный диаметр и допуски на центрирование обеспечивают простую интеграцию OEM
- Широкий выбор диаметров, фокусных расстояний и покрытий
- Варианты антибликового покрытия: MgF2, VIS 0°, VIS-NIR, NIR I и NIR II

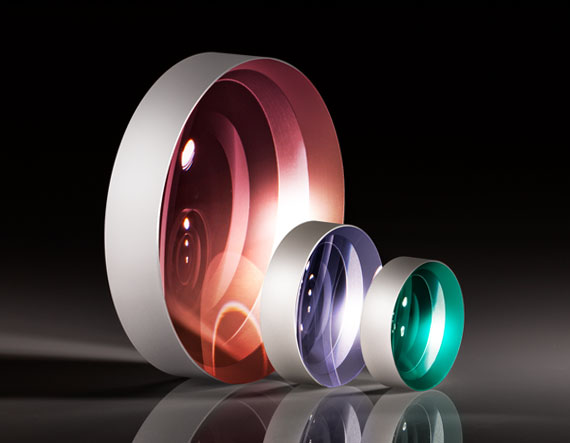

Плано-вогнутые линзы (PCV) имеют одну плоскую и одну изогнутую внутрь поверхность. Объективы PCV имеют отрицательное фокусное расстояние и используются для уменьшения изображения или для рассеивания света.
