Линза Френеля, размер: 3.0" x 3.0", фокусное расстояние: 3"

Описание

Линза Френеля Edmund Optics (артикул 32-591) — это специализированный оптический или опто-механический компонент для работы в диапазоне: видимый диапазон. Ключевые параметры: размер 3,0 x 3,0 дюйма, фокусное расстояние 3,0 дюйма. Линза Френеля заменяет толстую сферическую линзу при сохранении фокусирующей способности.

Ступенчатый профиль Френеля воспроизводит фазовую функцию сферической линзы при доле толщины и массы. Квадратный формат размер 3,0 x 3,0 дюйма, фокусное расстояние 3,0 дюйма удобен для монтажа в плоские рамки. Отсутствие покрытия допустимо для нелазерных осветительных задач. Дифракционные ордера создают фон, который учитывают в высокоточных системах. Данное исполнение (без покрытия) подбирается под спектр источника и требуемое качество волнового фронта. Изделие интегрируют в сборку как отдельный функциональный узел.

Характеристики

Фокусное расстояние измеряется по первому дифракционному порядку. Высшие порядки дают паразитные фокусы; их влияние снижают апертурными диафрагмами. Указанные значения — размер 3,0 x 3,0 дюйма, фокусное расстояние 3,0 дюйма — определяют выбор держателя, расчёт апертуры, положение фокуса и допуски юстировки при монтаже.

При установке важно обеспечить чистоту рабочих поверхностей, избегать механических напряжений в оправе и соблюдать проектное направление распространения излучения. В лазерных системах дополнительно контролируют плотность мощности на элементе, угол падения и поляризацию. Это сохраняет расчётные параметры и продлевает срок службы покрытий.

Отрасли применения

Основные сферы использования: сбор солнечной энергии, осветительные системы, компактные коллиматоры, образовательные стенды. Компонент востребован в исследовательской фотонике, промышленном приборостроении, лазерных технологиях, телекоммуникациях и системах контроля качества.

В солнечных концентраторах, проекторах, увеличительных экранах и учебных оптических наборах Френель-замена сферической линзы снижает вес и стоимость. Квадратный формат упрощает монтаж в плоские корпуса. Грамотный подбор сопутствующей оптики и механики позволяет реализовать заявленные параметры в полной мере.

Описание семейства продуктов

• Положительное фокусное расстояние
• Квадратные и прямоугольные варианты
• Идеально подходит для приложений, собирающих свет.

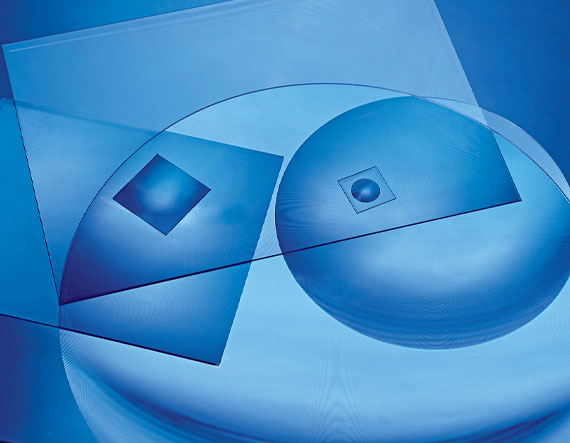

Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отлитых на поверхности тонкого и легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, как крошечные призмы, если смотреть в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Поскольку линза тонкая, при поглощении теряется очень мало света. Линзы Френеля — это компромисс между эффективностью и качеством изображения. Высокая плотность канавок обеспечивает более высокое качество изображения, в то время как низкая плотность канавок обеспечивает лучшую эффективность (что необходимо в приложениях по сбору света). В бесконечных сопряженных системах рифленая сторона линзы должна быть обращена к более длинному сопряженному элементу.

Линзы Френеля чаще всего используются в устройствах сбора света, таких как конденсорные системы или установки излучателя/детектора. Линзы Френеля также можно использовать как лупы или проекционные линзы; однако из-за высокого уровня искажений делать это не рекомендуется.
