Поставщик
|
Edmund Optics |
|
Артикул
|
39-736 |
|
Типы изделий
|
расширители пучка |
|
Рабочий диапазон расширителя
|
500 - 1090 нм |
|
Тип расширителя
|
широкополосные |
|
Покрытие
|
Laser VIS-NIR (500-1090nm) |
|
Увеличение, х
|
2 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Вес (г)
|
74 |
|
Регулировка расходимости
|
Rotating Optics |
|
Тип
|
Beam Expander |
|
Стиль
|
Fixed Magnification |
|
Порог повреждения, импульсный
|
2 J/cm2 @ 1064nm, 20ns, 20Hz |
|
Спецификация покрытия
|
Ravg ≤1.5% @ 500 - 1090nm @ 0° AOI |
|
Пропускание (%)
|
>96.0 (nominal) |
|
Покрытие
|
Laser VIS-NIR (500-1090nm) |
|
Длина (мм)
|
88.9 |
|
Диаметр корпуса (мм)
|
29.95 |
|
Подложка
|
Fused Silica |
|
Монтажная резьба
|
Input: Male M30 x 1 Output: Female M27 x 0.5 |
|
Переданный волновой фронт, пик-впадина
|
λ/10 for 4.0mm input beam (nominal, λ = DWL) |
|
Выходное отверстие (мм)
|
23 |
|
Входное отверстие (мм)
|
8 |
|
Мощность расширения
|
2X |
|
Диапазон длин волн (нм)
|
500 - 1090 |
|
Расчетная длина волны DWL (нм)
|
Broadband |
Описание
EO-39-736 — широкополосный расширитель пучка серии Vega с кратностью увеличения 2X и покрытием для диапазона 500-1090 нм. Такие устройства применяются в лазерных системах, где необходимо увеличить диаметр пучка, снизить его расходимость на последующих участках тракта или согласовать размеры луча с апертурой сканера, модулятора, объектива или другой оптики. Широкополосное исполнение особенно полезно в лабораторных и инженерных установках, где одна и та же механическая конфигурация должна работать с несколькими близкими длинами волн.
Модель EO-39-736 подходит для лазерной обработки, научных экспериментов, построения измерительных стендов, интеграции в OEM системы и инженерных задач, где коэффициент 2X помогает подобрать нужный диаметр выходного луча. Покрытие 500-1090 нм облегчает согласование с используемым источником излучения. Такое решение востребовано в НИОКР и прикладной фотонике, где расширитель пучка помогает повысить гибкость оптической системы и упростить ее настройку под конкретный рабочий диапазон.
Характеристики
- Тип изделия: широкополосный расширитель пучка
- Серия: Vega
- Кратность расширения: 2X
- Спектральное покрытие: 500-1090 нм
- Особенность: широкополосный
- Подходит для согласования диаметра и расходимости луча
- Полезен для лазерных, измерительных и OEM систем
- Используется в НИОКР и прикладной фотонике
Отрасли применения
- Расширение лазерного пучка
- Согласование с оптическими апертурами
- НИОКР и инженерные стенды
- Лазерная обработка и измерения
- OEM и лабораторные системы
- Многодиапазонная фотоника
Описание семейства продуктов
- Покрытие AR для широкополосных перестраиваемых лазерных источников
- Доступно фиксированное увеличение от 1,5 до 20 крат.
- Расхождение регулируется поворотной оптической системой

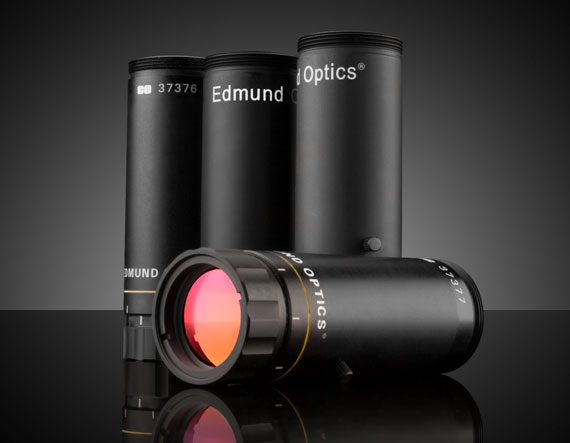

TECHSPEC® Vega™ предназначены для требовательных перестраиваемых лазерных источников. Эти компактные расширители пучка оптимизированы для работы в широком диапазоне длин волн, при этом конструкция обеспечивает погрешность передаваемого волнового фронта λ/10 и отсутствие фантомных изображений с внутренней фокусировкой для совместимости с мощными лазерами. Широкополосные расширители луча TECHSPEC Vega легко интегрируются в прототипы и расширенные приложения, сохраняя при этом качество во всем диапазоне настройки. Они идеально подходят для медицинских лазеров с источниками тулия и гольмия.
Примечание. Это семейство продуктов ранее было известно как фиксированные широкополосные расширители луча TECHSPEC DA.
Также доступны расширители лазерного луча TECHSPEC Vega™. Для более чувствительных к стоимости приложений Edmund Optics также предлагает расширители пучка TECHSPEC Scorpii™ Nd:YAG. Для гелий-неоновых лазеров доступны расширители пучка TECHSPEC Arcturus™ HeNe. Для приложений с более высокой точностью, где необходима скользящая оптика, см. наши расширители линейного луча TECHSPEC Draconis® Nd:YAG лазера или широкополосные расширители луча TECHSPEC Draconis™. Для широкополосных или сверхбыстрых приложений доступны расширители отражающего луча TECHSPEC Canopus™.
Чтобы узнать больше о разнице между мощными и маломощными расширителями луча 2 мкм, а также о различных типах плавленого кварца, ознакомьтесь с нашими примечаниями по применению плавленого кварца УФ- и ИК-класса.
