Адаптер для увеличения фокусного расстояния объективов, увеличение: 2X, крепление: C-Mount

Описание

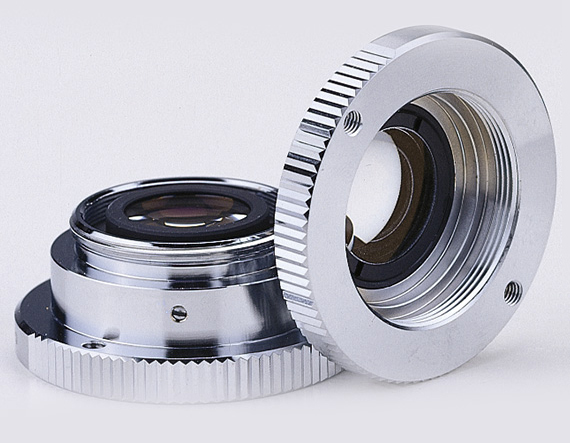

Адаптер Edmund Optics 54-356 предназначен для увеличения эффективного фокусного расстояния совместимого объектива в два раза. Компонент устанавливается между камерой и объективом с креплением C-Mount и позволяет получить большее угловое увеличение без замены основного объектива. Такое решение удобно, когда требуется рассмотреть удаленный объект крупнее, уменьшить поле зрения или повысить детализацию изображения при сохранении уже настроенной оптической системы.

Увеличение 2X достигается за счет изменения оптической схемы объектива: одновременно с ростом эффективного фокусного расстояния уменьшается поле зрения, а светосила системы может снизиться. Поэтому применение адаптера требует проверки освещенности, глубины резко изображаемого пространства и рабочего диапазона фокусировки. Объектив, который корректно работает без телеконверсионного элемента, после установки адаптера может потребовать повторной фокусировки или выйти за пределы доступной дистанции.

Крепление C-Mount обеспечивает совместимость с камерами и объективами данного стандарта, однако механическая совместимость не гарантирует сохранение полного поля изображения. Перед использованием проверяют формат сенсора, диаметр выходного зрачка, допустимую длину оптического тракта и отсутствие виньетирования. Адаптер особенно полезен при модернизации системы, когда увеличение требуется временно или для отдельных операций контроля.

Характеристики

• Производитель: Edmund Optics.
• Каталожный номер: 54-356.
• Тип: адаптер для увеличения фокусного расстояния объективов.
• Кратность: 2X.
• Тип крепления: C-Mount.
• Основная функция: увеличение эффективного фокусного расстояния.
• Результат установки: уменьшение поля зрения и увеличение изображения.
• Совместимость: объективы и камеры с соответствующим стандартом C-Mount.

Особенности выбора и интеграции

Адаптер устанавливают между объективом и камерой, после чего проверяют резкость по всему рабочему диапазону. Необходимо обеспечить надежную фиксацию резьбовых соединений и исключить перекос оптических осей. При недостатке света увеличивают мощность подсветки или изменяют выдержку, учитывая скорость движения объекта. Для метрологических задач систему повторно калибруют после установки адаптера.

Отрасли применения

• Промышленное машинное зрение.
• Контроль удаленных и мелких объектов.
• Микроскопия и макровизуализация.
• Наблюдение с увеличенным масштабом изображения.
• Инспекция печатных плат и маркировки.
• Роботизированные системы контроля.
• Модернизация камер C-Mount.

Описание семейства продуктов

• Доступны версии 1.5 и 2X
• Совместимость с видеообъективами с креплением C или CS
• Монтажная резьба M3

В качестве альтернативы прокладкам добавление двойной линзы с отрицательным фокусным расстоянием к оптической системе со стороны камеры может уменьшить поле зрения при сохранении исходных характеристик рабочего расстояния. Например, увеличение фокусного расстояния в 2 раза уменьшает поле зрения во столько же раз. Таким образом, удлинитель 2X преобразует объектив FL 25 мм в объектив FL 50 мм. Предназначен для видеообъективов с креплением CS или C.
