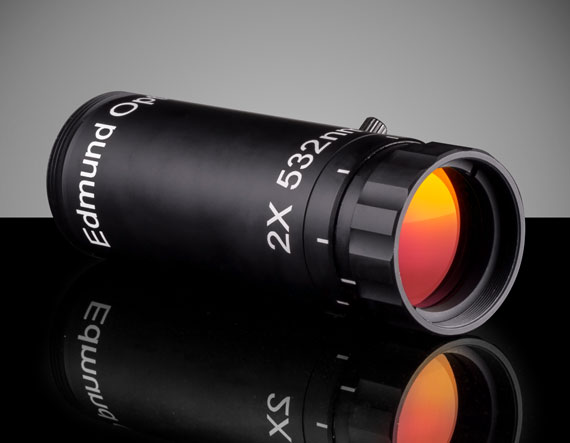

Расширитель лазерного пучка Vega™, расширение луча: 2X, покрытие для 532 нм

Описание

Расширитель лазерного пучка Vega™ с увеличением 2X и покрытием для 532 нм — это специализированный оптический узел для формирования и увеличения диаметра лазерного луча Nd:YAG и диодных систем в зеленой области спектра. В конструкции используются высококачественные оптические элементы с λ/10 передаваемой волновой ошибкой, что обеспечивает высокую стабильность профиля луча и минимальные аберрации. Серия Vega разработана для demanding‑приложений, где требуется точная работа с пучком при высокой плотности мощности.

Расширитель 2X для 532 нм оптимизирован под узкий диапазон длин волн 500–570 нм и использует узкополосное просветляющее покрытие V‑типа, обеспечивающее трансмиссию более 99% и отражение менее 0,25% на центральной длине волны. Корпус цилиндрической формы с резьбой M30 x 1 позволяет легко включать оптику в существующие оптомеханические узлы и лазерные головки. Компактные размеры и малый вес делают расширитель удобным для настольных систем и встраиваемых лазерных модулей.

Внутренняя оптика и механика рассчитаны на работу с высокоэнергетическими импульсами и непрерывными лазерными источниками, обеспечивая высокий порог лазерного повреждения и стабильную работу во времени. Регулируемая дивергенция пучка позволяет использовать устройство не только как фиксированный расширитель, но и как инструмент для тонкой подстройки коллимации в реальном эксперименте или технологическом процессе.

Характеристики

Основные параметры расширителя Vega 2X для 532 нм: фиксированное увеличение 2X, диапазон длин волн 500–570 нм с центром на 532 нм, тип покрытия — узкополосное AR/V‑coating с отражением менее 0,25% и общим коэффициентом пропускания более 99% на рабочей длине волны. Входная апертура составляет около 10 мм, выходная — 23 мм, что позволяет эффективно работать с типичными диаметрами лазерных пучков Nd:YAG.

Корпус имеет диаметр порядка 29,95 мм и общую длину около 81,1 мм, выполнен с наружной резьбой M30 x 1 для монтажа в стандартные лазерные платформы и адаптеры. Материал оптики — оптический плавленый кварц с высоким порогом повреждения (до 5 Дж/см² при 10 нс, 20 Гц, 532 нм), что делает устройство пригодным для интенсивных импульсных лазеров. Конструкция поддерживает регулировку дивергенции путем вращения внутренней оптики, позволяя добиваться оптимальной коллимации в конкретной конфигурации.

Механические допуски и качество обработки поверхности рассчитаны на применение в прецизионных оптических системах, где важна воспроизводимость параметров пучка. Расширитель поставляется в штатном корпусе, совместимом с набором переходников для различных резьб, что упрощает интеграцию в существующие системы.

Отрасли применения

Расширитель луча Vega 2X при 532 нм широко используется в промышленной лазерной обработке материалов, где требуется увеличение диаметра пучка для оптимизации плотности мощности на поверхности заготовки, улучшения однородности пятна и адаптации к конкретной оптико‑механической схеме. Он подходит для резки, маркировки, гравировки и сверления, где точный контроль профиля луча напрямую влияет на качество обработки.

В научных и исследовательских лабораториях расширитель применяется в схемах нелинейной оптики, генерации гармоник, оптических ловушек и экспериментов по манипулированию микрочастицами, где требуется точная настройка диаметра и дивергенции пучка. Высокое качество волнового фронта делает устройство особенно полезным в системах, чувствительных к аберрациям, например в интерферометрии или высокоточной визуализации.

В медицинской и биофотонической технике расширитель луча используется в лазерных установках для обработки тканей, флуоресцентной визуализации и микроскопии, где необходимо адаптировать пучок к оптической схеме микроскопа или эндоскопа. Благодаря компактности и стандартизированному резьбовому креплению расширитель легко интегрировать в OEM‑оборудование и сложные оптические комплексы.

Описание семейства продуктов

• Просветляющее покрытие для лазерных длин волн: 266 нм, 355 нм, 405 нм, 532 нм, 1 064 нм и 1 940 нм.
• Доступно фиксированное увеличение от 1,5 до 20 крат.
• Расхождение регулируется поворотной оптической системой

TECHSPEC^® Vega™ предназначены для требовательных лазерных приложений, включая лазерную обработку материалов, медицину и исследования. Эти компактные расширители луча оптимизированы для обычных длин волн лазеров, включая длины волн Nd:YAG, для обеспечения высокой производительности передающегося волнового фронта, при этом конструкция обеспечивает погрешность передаваемого волнового фронта λ/10. Для обеспечения совместимости с мощными лазерами эти расширители луча разработаны таким образом, чтобы предотвратить фокусировку фантомных изображений на внутренних поверхностях. Расширители линейного луча TECHSPEC Vega Laser легко монтируются с резьбой M30 x 1 и обеспечивают отличное соотношение цены и качества как при покупке отдельных единиц, так и при массовой интеграции.

Примечание. Это семейство продуктов ранее называлось TECHSPEC DA Laser Line Beam Expanders.

Также доступны широкополосные расширители луча TECHSPEC® Vega™. Для более чувствительных к стоимости приложений Edmund Optics также предлагает расширители пучка TECHSPEC Scorpii™ Nd:YAG. Для гелий-неоновых лазеров доступны расширители пучка TECHSPEC Arcturus™ HeNe. Для приложений с более высокой точностью, где необходима скользящая оптика, см. наши расширители линейного луча TECHSPEC Draconis™ Nd:YAG или широкополосные расширители луча TECHSPEC Draconis®. Для широкополосных или сверхбыстрых приложений доступны расширители отражающего луча TECHSPEC Canopus™.

Версии на 532 нм совместимы с популярными лазерными приложениями с длиной волны 515 нм, а версии на 1064 нм идеально подходят для использования с лазерными приложениями на длинах волн 1 030 нм, 1 070 нм и 1 080 нм.
