Поставщик
|
Edmund Optics |
|
Артикул
|
89-337 |
|
Фокусное расстояние объектива
|
2 мм |
|
Числовая апертура
|
f/4 |
|
Серия объектива
|
Blue |
|
Крепление
|
M12 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
243.3mm - 98.6° |
|
ИК-фильтр
|
Нет |
|
Вес (г)
|
9 |
|
Тип
|
M12 Imaging Lens |
|
Внешний диаметр (мм)
|
18 |
|
Крепление
|
M12 x 0.5 (S-Mount) |
|
Длина (мм)
|
21.74 |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
464.4mm - 131.5° |
|
Искажение (%)
|
-81.2 Diagonal -49.0 Horizontal |
|
Максимальный формат сенсора
|
1/3" |
|
Рабочее расстояние (мм)
|
100 - &infin |
|
Апертура (f / #)
|
f/4.0 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
464.4mm - 131.5° |
|
Фокусное расстояние FL (мм)
|
2.00 |
Описание

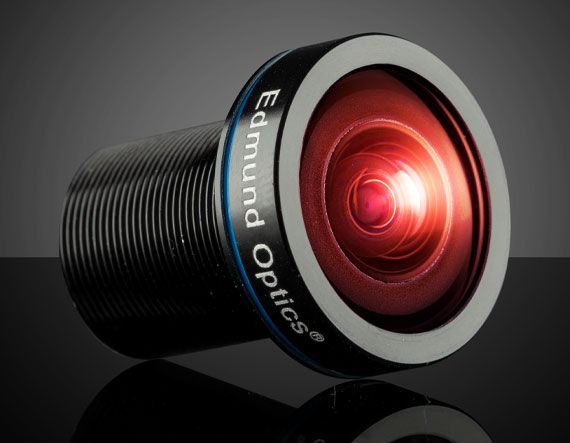

Объектив Blue серии с креплением M12, фокусным расстоянием 2 мм, апертурой f/4.0 и диагональной дисторсией порядка −81,2 % является экстремально широкоугольным решением для компактных камер. Оптическая схема рассчитана на работу с сенсорами малого формата и обеспечивает горизонтальный и диагональный углы обзора, значительно превышающие значения стандартных широкоугольных объективов. Для формирования изображения используются несколько стеклянных элементов с просветляющим покрытием в видимом диапазоне, что позволяет получать приемлемый контраст и резкость при сильно выраженной бочкообразной дисторсии.
Апертура f/4.0 обеспечивает сочетание высокой светосилы и достаточной глубины резкости в диапазоне рабочих расстояний от порядка 0,1 м до бесконечности. Дисторсия на уровне более 80 % является конструктивной особенностью сверхширокоугольной оптики и учитывается на этапе калибровки и программной коррекции изображения. Компактный алюминиевый корпус с креплением M12 обеспечивает простую интеграцию в OEM‑модули, роботов и обзорные камеры промышленных систем.
Характеристики
- Серия: Blue
- Фокусное расстояние: 2 мм
- Апертура: f/4.0
- Крепление: M12 x 0,5 (S-mount)
- Диагональная дисторсия: около −81,2 %
- Сверхширокий угол обзора на сенсорах малого формата
- Рабочий диапазон расстояний от ~0,1 м до бесконечности
- Оптические элементы с просветляющим покрытием в видимом диапазоне
- Компактный металлический корпус для встраиваемых систем
Отрасли применения
- Сверхширокоугольные обзорные системы машинного зрения
- Робототехника и навигация автономных платформ
- Системы мониторинга процессов с максимальным охватом сцены
- Применения с последующей цифровой коррекцией сильной дисторсии
