Поставщик
|
Edmund Optics |
|
Артикул
|
54-092 |
|
Покрытие
|
Protected Aluminum (400-700nm) |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Примечание
|
Coating on Elliptical Surface |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Типичный предел плотности энергии
|
0.3 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Rod Lens |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Допуск по длине (мм)
|
±0.1 |
|
Диаметр (мм)
|
2.00 +0.00/-0.05 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±10 |
|
Покрытие
|
Protected Aluminum (400-700nm) |
|
Длина (мм)
|
4.00 |
Описание

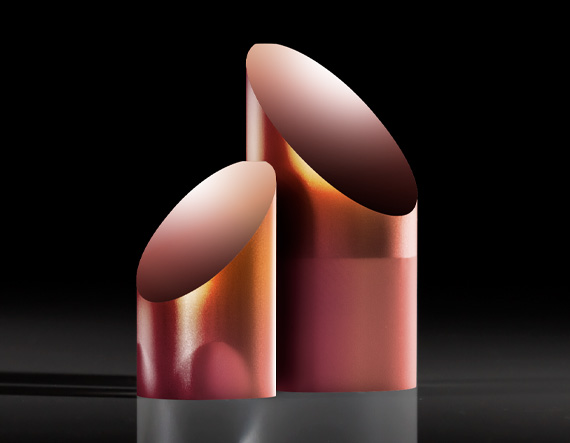

Стержневое зеркало с углом скоса 45°, диаметр 2 мм и длина 4 мм, с покрытием для диапазона 400–700 нм — это миниатюрный элемент для применений, требующих отклонения пучка в каналах диаметром 2 мм. На этом уровне миниатюризации стержневые зеркала применяются преимущественно в специализированных медицинских и промышленных инструментах для доступа в очень узкие каналы.
Диаметр 2 мм накладывает жёсткие требования к оптической обработке: площадь отражающей поверхности при диаметре 2 мм и срезе 45° составляет около 4.4 мм², а любые дефекты полировки, царапины или нарушения точности угла скоса на такой малой поверхности непосредственно влияют на качество изображения. Изготовление этих компонентов требует точной шлифовки и полировки в микроразмерном диапазоне.
Несмотря на малые размеры, покрытие для диапазона 400–700 нм полностью соответствует спецификациям более крупных версий серии. Стандартизация покрытия по всей линейке позволяет использовать стержневые зеркала разных диаметров в одной системе без изменения спектральных характеристик оптического тракта.
Стержневое зеркало 54-092 применяется в иглоскопах и капсульных эндоскопах, в микрохирургических инструментах с боковым оптическим каналом, в научных приборах для исследования капиллярных структур, а также в экспериментальных оптических схемах, требующих отклонения пучка в предельно стеснённых условиях.
Характеристики
- Бренд: Edmund Optics
- Артикул: 54-092
- Стержневое зеркало с углом скоса 45°
- диаметр: 2 мм
- длина: 4 мм
- покрытие для 400-700 нм
Отрасли применения
- Отклонение лазерного пучка в эндоскопических и бороскопических системах
- Миниатюрные оптические тракты для машинного зрения
- Внутриканальные осветительные системы
- Боковое наблюдение в медицинских и промышленных эндоскопах
- Компактные оптоволоконные системы доставки излучения
