Поставщик
|
Edmund Optics |
|
Артикул
|
85-199 |
|
Серия
|
LF |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние
|
28 мм |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
53.9 мм - 7.4° |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Совместимость |
|
Горизонтальное поле зрения, датчик 2/3 "
|
132.0 мм - 17.9° |
|
Резьба фильтра
|
M67 x 0.75 (внутренняя) |
|
Длина (мм)
|
106.70 |
|
Максимальный диаметр (мм)
|
71.0 |
|
Максимальный задний выступ (мм)
|
33.00 |
|
Крепление
|
F-Mount |
|
Количество элементов (групп)
|
10 (8) |
|
Числовая апертура NA, сторона объекта
|
0.011 |
|
Стиль
|
VIS |
|
Ирисовая диафрагма
|
регулируемая |
|
Тип
|
фиксируемое фокусное расстояние |
|
Вес (г)
|
546 |
|
Примечание
|
Оптимизирован для рабочего расстояния: 400 - 700 мм |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Совместимость |
|
Горизонтальное поле зрения, датчик APS-H
|
445.9 мм - 56.1° |
|
Фокусное расстояние FL (мм)
|
28.00 |
|
Максимальный формат сенсора
|
35 мм |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
553.5 мм - 67.0° |
|
Апертура (f / #)
|
f/2.8 - f/22 |
|
Рабочее расстояние (мм)
|
400 - &infin |
|
Покрытие
|
λ/4 MgF2 |
|
Искажение (%)
|
<3 |
|
Горизонтальное поле зрения, сенсор 35 мм
|
553.5 мм - 67.0° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
71.9 мм - 9.8° |
|
Горизонтальное поле зрения, сенсор APS-C
|
339.6 мм - 44.2° |
|
Горизонтальное поле зрения, сенсор 4/3 дюйма
|
261.0 мм - 34.6° |
|
Горизонтальное поле зрения, сенсор 1,1 дюйма
|
213.7 мм - 28.6° |
|
Горизонтальное поле зрения, датчик 1 дюйм
|
192.4 мм - 25.9° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
107.9 мм - 14.7° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
95.9 мм - 13.1° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
86.9 мм - 11.8° |
Описание

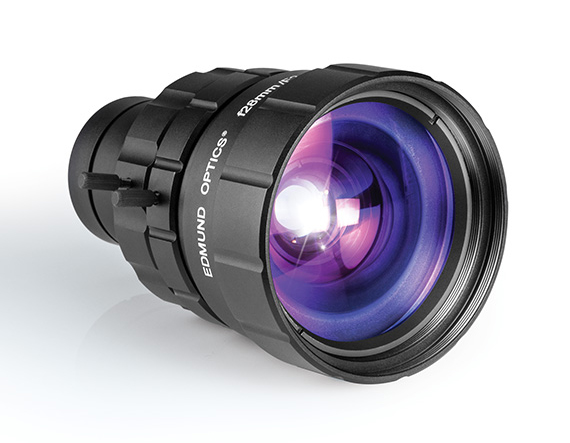

Назначение изделия Объектив LF серии, фиксированное фокусное расстояние: 28 мм, короткое рабочее расстояние связано с работой оптической измерительной установки. При подборе этого исполнения определяющими остаются фактические параметры, указанные в исходной спецификации, и требования сопрягаемых элементов.
Оптическая схема формирует действительное изображение на светочувствительной матрице. Фокусное расстояние определяет масштаб сцены при фиксированной дистанции, а относительное отверстие задаёт компромисс между светосилой и глубиной резкости. При подборе учитывают размер сенсора, разрешение пикселей, рабочую дистанцию и допустимое виньетирование.
Фокусное расстояние 28 мм определяет поле зрения при данном размере матрицы: при одинаковой дистанции объектив с большим фокусным расстоянием охватывает более узкую область, поэтому выбор этой величины связан с требуемым масштабом детали на изображении.
Средний диапазон фокусных расстояний удобен для локальной инспекции деталей и построения изображений в камерах с умеренным рабочим расстоянием; итоговое поле зрения рассчитывают по реальному формату светочувствительной матрицы.
Характеристики
- Артикул изделия: 85-199.
- Назначение и исполнение: Объектив LF серии, фиксированное фокусное расстояние: 28 мм, короткое рабочее расстояние.
- Фокусное расстояние: 28 мм.
- фиксированное фокусное расстояние: 28 мм.
- короткое рабочее расстояние.
Для настройки камеры необходимо согласовать положение плоскости объекта, расстояние до матрицы и световой режим. Уменьшение относительного отверстия обычно увеличивает глубину резкости, но требует более длительной экспозиции или усиленного освещения; открытая диафрагма полезна при слабом свете, однако повышает требования к фокусировке.
После установки объектива оценивают равномерность резкости по полю, наличие затемнения по краям и достаточность освещения в расчётной рабочей точке. Для метрологических задач калибровку проводят совместно с камерой, а не только по паспортному фокусному расстоянию.
Отрасли применения
- Машинное зрение: оснащение лабораторного стенда с учётом требуемого положения оптических или механических элементов.
- метрологическая видеосъёмка: контроль наблюдаемых параметров в ходе наладки, обслуживания или периодической калибровки системы.
- автоматическая сортировка деталей: использование изделия в контролируемом оптическом тракте, где требуется согласование параметров измерительного сигнала и геометрии установки.
- лабораторная регистрация изображений: интеграция компонента в технологическое оборудование с подбором монтажных интерфейсов и условий эксплуатации.
- контроль кромок и поверхностей.: проверка измерительной схемы на конкретных образцах с фиксацией настроек и воспроизводимых результатов.
При выборе конкретного исполнения необходимо соотнести параметры фиксированное фокусное расстояние: 28 мм; короткое рабочее расстояние с требуемым полем, спектральной областью или посадочным размером установки. Значения, не приведённые в исходных данных, включая предельные нагрузки и показатели точности, не следует считать подтверждёнными без индивидуального паспорта.
