Поставщик
|
Edmund Optics |
|
Артикул
|
62-651 |
|
Типы изделий
|
ирисовые диафрагмы |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Внешний диаметр
|
28 |
|
Материал
|
нержавеющая сталь |
|
Диаметр апертуры
|
18.0 |
|
Особенности
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Толщина (мм)
|
5.0 |
|
Количество листьев
|
12.00 |
|
Длина рычага (мм)
|
13.30 |
|
Диаметр рычага (мм)
|
3.00 |
|
Конструкция
|
Blackened Brass Housing, Stainless Steel Leaves |
|
Внешний диаметр (мм)
|
28.0 |
|
Максимальная апертура (мм)
|
18.0 |
|
Минимальная апертура (мм)
|
1.2 |
|
Тип
|
Unmounted |
Описание
Ирисовая диафрагма из нержавеющей стали предназначена для плавного изменения диаметра светового отверстия и точной регулировки светового потока в оптических системах. Она позволяет уменьшать или увеличивать проходное окно в зависимости от задачи, что удобно при настройке освещенности, ограничении пучка, управлении глубиной резкости и подборе рабочей апертуры. Исполнение без оправы делает элемент более универсальным для встраивания в нестандартные конструкции и компактные узлы. Нержавеющая сталь обеспечивает механическую прочность и устойчивость к износу при частом использовании. Внешний диаметр 28.0 мм подходит для небольших и средних приборов, где важны точная настройка и компактность. Диафрагма особенно полезна в лабораторных и измерительных установках, где требуется гибко регулировать световой канал без замены основных оптических компонентов. Она помогает оператору или инженеру быстро адаптировать систему под конкретные условия работы и получить более чистый и контролируемый оптический результат.
Характеристики
- Тип: ирисовая диафрагма.
- Материал: нержавеющая сталь.
- Внешний диаметр: 28.0 мм.
- Исполнение: без оправы.
- Назначение: регулировка апертуры и светового потока.
- Применение: оптические приборы, лабораторные стенды, измерительные и осветительные системы.
Отрасли применения
Диафрагма используется в оптическом приборостроении, фотонике, лабораторных исследованиях, учебном оборудовании и измерительной технике. Она нужна там, где важно управлять размером светового отверстия и адаптировать оптическую схему под разные условия. Изделие удобно для прецизионной настройки и повторяемой регулировки пучка.

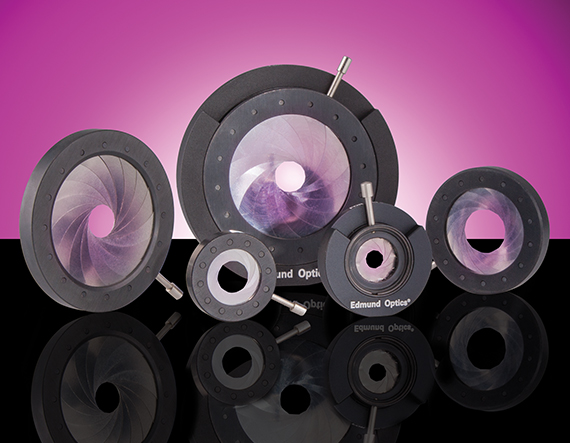

Описание семейства продуктов
- Конструкция из нержавеющей стали и латуни для стабильности
- Идеально подходит для приложений управления потоком данных.
- Смонтированная версия имеет резьбовое отверстие для удобного монтажа на опоре.
Ирисы из нержавеющей стали идеально подходят для приложений, требующих экологически стабильной конструкции. Изготовленные с использованием пластин из нержавеющей стали и рычажного штифта с корпусом из черненой латуни, эти устройства не будут ржаветь или подвергаться коррозии в нормальных условиях окружающей среды. Ход рычага от максимальной до минимальной диафрагмы составляет примерно 90°. В дополнение к оптическим приложениям диафрагмы из нержавеющей стали часто используются для контроля потока.
Примечание. Крепления для ирисовой диафрагмы продаются отдельно.
