Поставщик
|
Edmund Optics |
|
Артикул
|
85-200 |
|
Серия
|
LF |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
28 мм |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
126.3 мм - 10.1° |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Соответствует |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
94.7 мм - 7.5° |
|
Горизонтальное поле зрения, датчик 2/3 "
|
232.0 мм - 18.4° |
|
Резьба фильтра
|
M67 x 0.75 (внутренняя) |
|
Длина (мм)
|
106.00 |
|
Максимальный диаметр (мм)
|
71.0 |
|
Максимальный задний выступ (мм)
|
33.00 |
|
Крепление
|
F-Mount |
|
Количество элементов (групп)
|
10 (8) |
|
Числовая апертура NA, сторона объекта
|
0.0067 |
|
Стиль
|
VIS |
|
Вариант Ирисовой диафрагмы
|
регулируемая |
|
Тип
|
фиксируемое фокусное расстояние |
|
Вес (г)
|
554 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствует |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
152.7 мм - 12.1° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
168.5 мм - 13.4° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
189.7 мм - 15.0° |
|
Горизонтальное поле зрения, датчик 1 дюйм
|
338.5 мм - 26.5° |
|
Горизонтальное поле зрения, сенсор 1,1 дюйма
|
376.1 мм - 29.4° |
|
Горизонтальное поле зрения, сенсор 4/3 дюйма
|
599.1 мм - 45.3° |
|
Горизонтальное поле зрения, сенсор APS-C
|
599.1 мм - 45.3° |
|
Горизонтальное поле зрения, датчик APS-H
|
788.9 мм - 57.6° |
|
Горизонтальное поле зрения, сенсор 35 мм
|
982.6 мм - 68.8° |
|
Искажение (%)
|
<4 |
|
Покрытие
|
λ/4 MgF2 |
|
Рабочее расстояние (мм)
|
700 - &infin |
|
Апертура (f / #)
|
f/2.8 - f/22 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
982.6 мм - 68.8° |
|
Максимальный формат сенсора
|
35 мм |
|
Фокусное расстояние FL (мм)
|
28.00 |
Описание

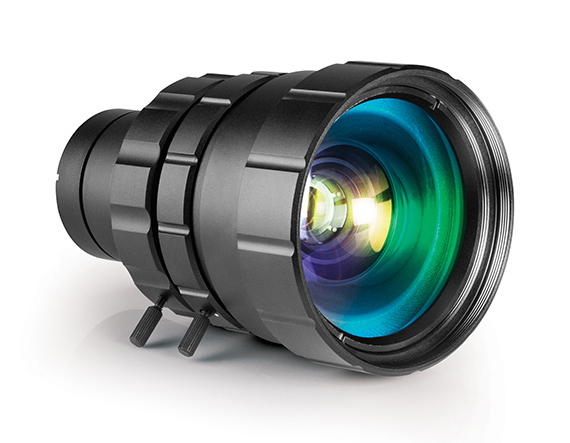

Объектив 85-200 серии TECHSPEC® LF с фокусным расстоянием 28 мм разработан для полнокадровых сенсоров формата 35 мм и оптимизирован на длинные рабочие расстояния — от 700 мм до бесконечности. Большой круг изображения позволяет использовать камеры с крупноформатными матрицами высокого разрешения, а горизонтальное поле зрения на полном кадре достигает 982,6 мм (68,8°) на минимальной дистанции.
Оптическая схема из 10 элементов в 8 группах удерживает дисторсию на уровне менее 4%, покрытие λ/4 MgF₂ снижает внутренние блики. Регулируемая ирисовая диафрагма охватывает диапазон f/2.8–f/22, что даёт гибкость в выборе между светосилой и глубиной резкости. Объектив имеет крепление F-Mount, резьбу для фильтров M67 × 0,75, максимальный диаметр 71,0 мм, длину 106,00 мм и массу 554 г. Для меньших сенсоров поле зрения пропорционально сужается: например, 338,5 мм (26,5°) на формате 1" и 232,0 мм (18,4°) на 2/3".
Характеристики
- Серия: TECHSPEC® LF
- Тип: объектив с фиксированным фокусным расстоянием, длинное рабочее расстояние
- Фокусное расстояние: 28,00 мм
- Апертура: f/2.8–f/22, регулируемая ирисовая диафрагма
- Максимальный формат сенсора: 35 мм (полный кадр)
- Рабочее расстояние: 700 мм – ∞
- Горизонтальное поле зрения: 982,6 мм / 68,8° (35 мм), 599,1 мм / 45,3° (APS-C, 4/3"), 338,5 мм / 26,5° (1")
- Дисторсия: <4%
- Конструкция: 10 элементов в 8 группах
- Крепление: F-Mount
- Резьба фильтра: M67 × 0,75 (внутренняя)
- Габариты: Ø71,0 × 106,00 мм; масса 554 г
- Покрытие: λ/4 MgF₂
Отрасли применения
- Машинное зрение: контроль крупногабаритных изделий и листовых материалов
- Транспорт и безопасность: камеры наблюдения с широким полем зрения
- Логистика: сканирование паллет и крупных упаковок
- Научная съёмка: регистрация протяжённых сцен крупноформатными камерами
