Поставщик
|
Edmund Optics |
|
Артикул
|
15-536 |
|
Тип линз
|
асферические, конденсорные |
|
Диаметр
|
27 мм |
|
Материал
|
MgF2 |
|
Покрытие
|
4450 |
|
Edge Thickness ET (mm)
|
2.0 |
|
Conjugate Distance
|
Infinite |
|
Centering (arcmin)
|
≤25 |
|
Bevel
|
Protective bevel as needed |
|
f/#
|
0.6 |
|
Diameter of Asphere (mm)
|
23.0 |
|
Operating Temperature (°C)
|
300.00 |
|
Radius R2 (mm)
|
Plano |
|
Shape of Back Surface
|
Plano |
|
Wavelength Range (nm)
|
400 - 700 |
|
Surface Quality
|
80-50 (Typical) |
|
Clear Aperture CA (mm)
|
21 |
|
Substrate
|
B270 |
|
Coating Specification
|
Ravg ≤ 1.75% @ 400 - 700nm |
|
Coating
|
MgF2 (400-700nm) |
|
Center Thickness CT (mm)
|
9.25 ±0.25 |
|
Focal Length Tolerance (%)
|
±7 |
|
Back Focal Length BFL (mm)
|
6.90 |
|
Numerical Aperture NA
|
0.88 |
|
Effective Focal Length EFL (mm)
|
13.00 |
|
Diameter (mm)
|
27.00 +0.1/-0.2 |
Описание
Асферическая конденсорная линза диаметром 27 мм и фокусным расстоянием 13 мм предназначена для сбора и концентрации света от светодиодных, ламповых и других компактных источников. Асферический профиль уменьшает сферическую аберрацию и позволяет сформировать более яркое и однородное освещение по сравнению с обычной сферической линзой. Короткий фокус обеспечивает компактное размещение источника и фокальной области.
Покрытие MgF2 для диапазона 400–700 нм снижает отражение в видимом спектре и повышает передачу. Диаметр 27 мм позволяет принимать значительную часть светового потока, а относительная апертура подходит для интенсивных осветительных систем. Линза может использоваться как конденсор, коллиматор или элемент ввода света в последующий оптический тракт.
Для получения равномерного освещения необходимо точно разместить источник относительно асферической поверхности и проверить размер рабочей зоны. Смещение вдоль оси меняет распределение интенсивности, а наклон вызывает асимметрию. Линзу устанавливают без напряжения и защищают асферическую поверхность от царапин. Перед использованием проверяют совместимость источника со спектральным диапазоном покрытия.
Характеристики
- Тип: асферическая конденсорная линза.
- Диаметр: 27 мм.
- Фокусное расстояние: 13 мм.
- Покрытие: MgF2 для диапазона 400–700 нм.
- Оптическая функция: сбор, концентрация и выравнивание светового потока.
- Оптическая сила: высокая положительная.
- Назначение: компактное интенсивное видимое освещение.
- Особенности: асферическая коррекция и короткий фокус.
Отрасли применения
- Микроскопическое освещение.
- Светодиодные источники.
- Проекционная техника.
- Машинное зрение.
- Фотометрия.
- Компактные оптические приборы.
Описание семейства продуктов
- Литые линзы освещения
- Асферические или сферические конструкции
- Высокие числовые апертуры

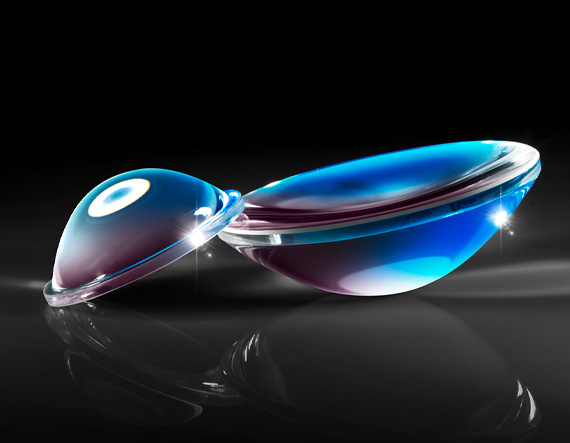

Линзы конденсора — это литые линзы, предназначенные для освещения. Обладая большими апертурами и короткими фокусными расстояниями, линзы конденсора обычно используются в приложениях с излучателем-детектором, проекционных приложениях или приложениях с конденсирующим освещением, таких как освещение по Келеру. Линзы асферического конденсора отлиты на асферической поверхности и отшлифованы и отполированы с противоположной стороны, что обеспечивает превосходную производительность. Линзы плосковыпуклого (PCX) конденсора отлиты на обеих поверхностях, что обеспечивает отличную ценность.
