Широкополосный светоделитель в форме куба, рабочая длина волны: 400-640 нм, неполяризующее разделение оптического пучка, сторона: 25 мм, коэффициент отражения/пропускания: 50/50

Описание

Неполяризующий кубический светоделитель 11-289 компании Edmund Optics (серия TECHSPEC® VIS-EXT) разделяет падающий пучок света на два примерно равных по мощности пучка, отражённый и прошедший, в соотношении 50/50, практически не зависящем от состояния поляризации излучения. Куб имеет сторону 25,0 мм (25,0 × 25,0 × 25,0 ± 0,1 мм) и состоит из двух склеенных призм, на гипотенузу одной из которых нанесено делящее покрытие. По данным 3DOptix, призмы выполнены из N-BK7.

Рабочий диапазон 400–640 нм охватывает практически всю видимую область, а просветляющее покрытие граней снижает среднее отражение до значения менее 0,5 % во всём диапазоне. Светлая апертура составляет более 90 %, отклонение пучка не более 2 угловых минут, фаски защитные. Такие параметры позволяют использовать светоделитель в оптических схемах, где важны сохранение пространственной структуры пучка и предсказуемое деление энергии.

Кубическая форма удобна для монтажа: куб легко закрепляется в оправах и кинематических держателях, а входные и выходные грани расположены под прямыми углами, что упрощает юстировку. Светоделитель применяют для объединения и разделения пучков, для отбора части излучения на детектор мониторинга мощности, в интерферометрах и системах формирования изображения, а также в системах с совмещёнными осями подсветки и наблюдения.

Характеристики

• Артикул: 11-289; производитель: Edmund Optics
• Тип: неполяризующий кубический светоделитель
• Размер: 25,0 × 25,0 × 25,0 ± 0,1 мм
• Рабочий диапазон: 400–640 нм (VIS-EXT)
• Соотношение отражения/пропускания (R/T): 50/50
• Отражение покрытия граней: Rср < 0,5 % (400–640 нм)
• Светлая апертура: более 90 %; отклонение пучка: не более 2 угл. мин.
• Материал: N-BK7 (по данным 3DOptix)

Отрасли применения

• Лазерная оптика: деление и объединение пучков
• Интерферометрия и оптическая метрология
• Микроскопия и системы визуализации с совмещёнными осями
• Мониторинг мощности излучения и спектроскопия
• Научные лаборатории и учебные практикумы

Описание семейства продуктов

• Низкая зависимость от поляризации: |Ts-Tp|<6%
• Изготовлен из прямоугольных призм с высокой точностью
• Лицевые поверхности с покрытием BBAR для максимальной эффективности
• Также доступны C-образные светоделители видимого и ближнего ИК-диапазонов

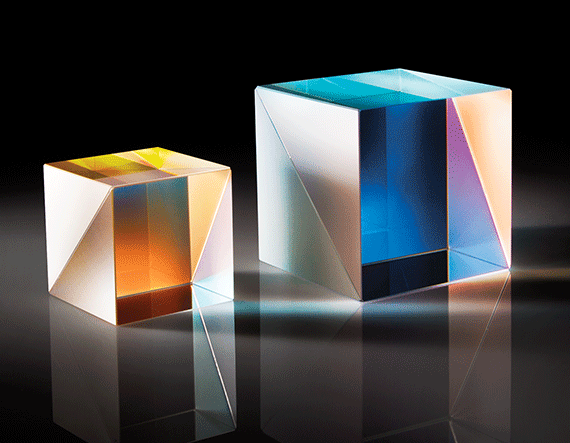

Широкополосные неполяризующие кубические светоделители TECHSPEC® состоят из пары прецизионных высокоточных прямоугольных призм, склеенных вместе с металлическим диэлектрическим покрытием на гипотенузе одной из призм. Низкая поляризационная зависимость металлического диэлектрического гибридного покрытия позволяет передавать и отражать состояния S- и P-поляризации в пределах 6% друг от друга. Эти светоделители являются спектрально плоскими в заданных диапазонах длин волн, уменьшая эффекты, вызванные изменениями угла падения или сходящимися/расходящимися лучами.
