Поставщик
|
Edmund Optics |
|
Артикул
|
13-435 |
|
Покрытие
|
VIS |
|
Рабочий диапазон
|
430-670 нм |
|
Особенности
|
широкополосные |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Среднее отражение (%)
|
65 |
|
Средняя величина пропускания (%)
|
25 ±5 |
|
|Абсолютная передача (%)
|
25 ±10 |
|
Зависимость пропускания от поляризации |Ts-Tp
|
<6% |
|
Тип
|
Non-Polarizing Beamsplitter |
|
Конструкция
|
Cube |
|
Чистая апертура (%)
|
>90 |
|
Скос
|
Protective bevel as needed |
|
Отклонение луча (угл. Мин.)
|
≤2 |
|
Спецификация покрытия
|
R<sub>avg</sub> <0.5% @ 430 - 670nm |
|
Покрытие
|
VIS |
|
Коэффициент отражения / передачи (R / T)
|
70/30 |
|
Диапазон длин волн (нм)
|
430 - 670 |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/8 |
|
Подложка
|
N-BK7 |
|
Размеры (мм)
|
25.0 x 25.0 x 25.0 ±0.1 |
Описание
EO-13-435 — широкополосный светоделитель в форме куба с рабочим диапазоном 430-670 нм, форматом неполяризующий разделения, размером стороны 25 мм и соотношением отражения и пропускания 70/30. Такие компоненты применяются в оптических и лазерных системах, где требуется разделить один пучок на два канала или объединить два канала в общей пространственной геометрии без использования тонких пластинчатых делителей. Кубическая конструкция особенно полезна в компактных и устойчивых узлах, где важны удобство монтажа и стабильность оптической оси.
Модель EO-13-435 подходит для интерферометрии, визуализационных систем, измерительных стендов, лазерных модулей и инженерных оптических проектов, где диапазон 430-670 нм согласуется с рабочей длиной волны. Размер 25 мм и коэффициент 70/30 помогают подобрать светоделитель под требуемую компоновку и баланс мощности между каналами. Такое решение востребовано в НИОКР и прикладной фотонике, где широкополосные неполяризующие кубы часто используются как базовые элементы деления и суммирования света.
Характеристики
- Тип изделия: широкополосный светоделительный куб
- Рабочий диапазон: 430-670 нм
- Тип разделения: неполяризующий
- Размер стороны куба: 25 мм
- Коэффициент отражения/пропускания: 70/30
- Подходит для деления и объединения оптических пучков
- Полезен для интерферометрии, визуализации и лазерных стендов
- Используется в НИОКР и прикладной фотонике
Отрасли применения
- Светоделение и объединение пучков
- Интерферометрия и лазерные системы
- НИОКР и инженерные стенды
- Визуализационные и измерительные установки
- Широкополосная оптическая инфраструктура
- Неполяризующее разделение света
Описание семейства продуктов
- Низкая зависимость от поляризации: |Ts-Tp|<6%
- Изготовлен из прямоугольных призм с высокой точностью
- Лицевые поверхности с покрытием BBAR для максимальной эффективности
- Также доступны C-образные светоделители видимого и ближнего ИК-диапазонов

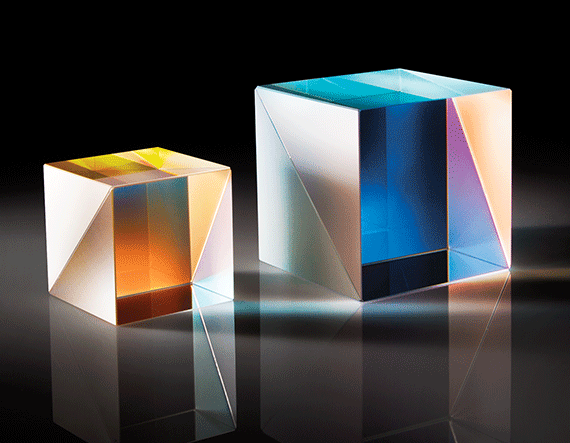

Широкополосные неполяризующие кубические светоделители TECHSPEC® состоят из пары прецизионных высокоточных прямоугольных призм, склеенных вместе с металлическим диэлектрическим покрытием на гипотенузе одной из призм. Низкая поляризационная зависимость металлического диэлектрического гибридного покрытия позволяет передавать и отражать состояния S- и P-поляризации в пределах 6% друг от друга. Эти светоделители являются спектрально плоскими в заданных диапазонах длин волн, уменьшая эффекты, вызванные изменениями угла падения или сходящимися/расходящимися лучами.
