Поставщик
|
Edmund Optics |
|
Артикул
|
33-489 |
|
Перемещение
|
1" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Максимально допустимая осевая нагрузка, Tb (фунты)
|
2.5 |
|
Максимально допустимая осевая нагрузка, Ta (фунты)
|
30 |
|
Вес (фунты)
|
2.7 |
|
Грузоподъемность, нормальная (фунты)
|
105 |
|
Точность прямой линии (дюймы)
|
0.00008/inch of travel |
|
Примечание
|
Thru-Hole |
|
Градация (мм)
|
0.01 |
|
Ход (мм)
|
25 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
Metric Micrometer |
|
Высота (мм)
|
25.4 |
|
Высота (дюймы)
|
1.00 |
|
Размер платформы (мм)
|
127 x 127 |
|
Размер платформы (дюймы)
|
5.00 x 5.00 |
|
Тип
|
English |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

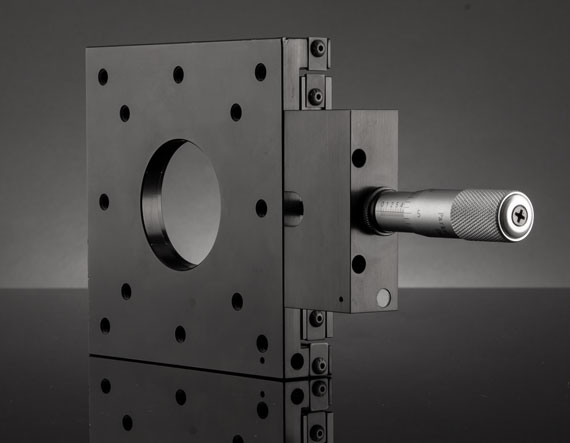

Система позиционирования 33-489 от Edmund Optics представляет собой прецизионный линейный транслятор на шариковых подшипниках, предназначенный для точного перемещения оптических компонентов. Устройство имеет ход 25 мм и оснащено метрическим микрометром, расположенным на торце. Такая конструкция обеспечивает плавное и воспроизводимое перемещение с высокой точностью. Сквозное отверстие в платформе позволяет пропускать световой пучок через транслятор, что особенно удобно при юстировке линз, диафрагм и других элементов.
Размер платформы составляет 5.00 x 5.00 мм, что делает транслятор компактным и пригодным для использования в ограниченном пространстве. Шариковые подшипники обеспечивают минимальное трение и долговечность. Микрометрический винт с метрической резьбой позволяет точно контролировать положение. Устройство изготовлено из высококачественных материалов, устойчивых к износу и коррозии.
Поставляется без оправы. Применяется в оптических лабораториях для юстировки лазерных пучков, позиционирования линз и зеркал, в интерферометрах, спектрометрах и системах машинного зрения. Благодаря дюймовым стандартам крепления совместим с большинством оптических столов и платформ.
Характеристики
- Тип: система позиционирования на шариковых подшипниках
- Перемещение: 25 мм
- Микрометр: метрический, винт на торце
- Сквозное отверстие
- Размер платформы: 5.00 x 5.00 мм
- Дюймовые стандарты крепления
- Поставляется без оправы
Отрасли применения
Система 33-489 используется в оптических лабораториях для юстировки лазерных пучков, позиционирования линз и зеркал, в интерферометрах, спектрометрах и системах машинного зрения.
