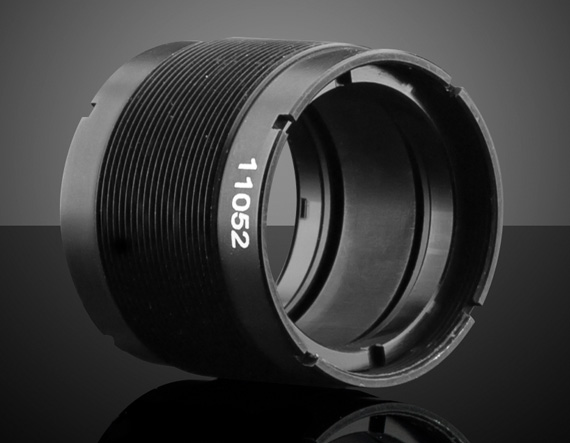

Держатель для установки пар оптических элементов в мультиэлементные системы, диаметр совместимой оптики: 25 мм, максимальная толщина совместимой оптики: 4 мм

Описание

Держатель для установки пар оптических элементов предназначен для точной фиксации двух компонентов друг относительно друга в составе мультиэлементных оптических сборок, например, дублетов, компенсирующих пластин или комбинаций линза-фильтр. Корпус изготавливается из металлического сплава (как правило, алюминия или латуни) с прецизионно обработанной посадочной расточкой, гарантирующей соосность устанавливаемых элементов. Конструкция предусматривает фиксирующее кольцо или резьбовой прижим, который позволяет закрепить оптику без чрезмерного механического напряжения на кромках стекла, способного вызвать деформацию волнового фронта. Такое решение упрощает сборку сложных оптических систем, где важна повторяемость взаимного положения компонентов при сохранении возможности последующей разборки для обслуживания или замены отдельных элементов.

Характеристики

• Назначение: крепление пары оптических элементов в единой оси
• Совместимый диаметр оптики: 25 мм
• Максимальная суммарная толщина совместимой оптики: 4 мм
• Материал корпуса: металлический сплав
• Тип фиксации: резьбовое или кольцевое прижимное крепление

Отрасли применения

Держатели данного типа применяются при разработке и сборке составных оптических узлов в лазерных системах, микроскопии, спектрометрии и приборах контроля качества, где требуется объединить несколько тонких оптических элементов в единый функциональный блок. Их используют в исследовательских лабораториях для быстрого прототипирования оптических схем, а также на производственных линиях приборостроения при серийной сборке модулей формирования пучка. Благодаря возможности точного центрирования компонентов такие держатели востребованы в системах интерферометрии и в конструкциях объективов, где даже небольшое смещение осей элементов приводит к заметному ухудшению качества изображения или профиля пучка.

Описание семейства продуктов

• Облегчение создания системы визуализации
• Комбинируйте линзы для создания определенного увеличения для широкого диапазона длин волн.
• Использование многоэлементных тубусов и принадлежностей для создания полных систем визуализации
• Нажмите здесь, чтобы узнать, как использовать компоненты многоэлементной трубной системы для создания оптической системы.

Многоэлементные оптические крепления TECHSPEC® с внутренней парой позволяют комбинировать две оптики одинакового диаметра в одном креплении с постоянным расстоянием между ними. Комбинирование разных линз с разным фокусным расстоянием позволяет создавать релейные линзы в сборе. Выберите из наших оптических линз правильную спецификацию длины волны для вашего приложения, чтобы создать идеальную систему визуализации. Крепления поддерживают оптические диаметры от 12 мм до 25 мм и толщину краев от 4 мм до 16,5 мм. Благодаря резьбе M29 x 0,75 на внешнем диаметре эти крепления можно легко расположить вдоль оптической оси наших многоэлементных наружных трубок TECHSPEC®. Многоэлементные оптические крепления TECHSPEC® для внутренней пары поставляются с двумя кольцами из делрина для обеспечения надежного зажима между стопорными кольцами и оптикой без повреждения оптики.

Примечание. Наш специально разработанный гаечный ключ ME (#13-567) настоятельно рекомендуется для плавного перемещения оптических креплений внутренней пары вперед и назад с использованием комбинированной метрической и английской градуированной шкалы. Полая конструкция обеспечивает передачу выходного луча при регулировке положения линзы. Также доступен гаечный ключ ME без шкалы (#11-046).
