Держатель для установки оптических элементов в мультиэлементные системы, диаметр совместимой оптики: 25.4 мм, максимальная толщина совместимой оптики: 17 мм

Описание

Держатель для установки оптических элементов в мультиэлементные системы предназначен для последовательного размещения нескольких линз, светофильтров или зеркал вдоль единой оптической оси внутри одного механического узла. Такая конструкция позволяет собирать сложные многолинзовые оптические тракты — объективы, коллиматоры, релейные системы — с сохранением точного взаимного центрирования всех элементов без необходимости в отдельном креплении под каждый компонент. Держатель рассчитан на оптику диаметром 25,4 мм, что соответствует широко распространённому дюймовому стандарту линз и зеркал, а максимальная толщина устанавливаемого элемента составляет 17 мм, что допускает использование как тонких плоских пластин, так и линз с заметной центральной толщиной. Фиксация элементов внутри корпуса обычно осуществляется стопорным кольцом, вкручиваемым по резьбе, что позволяет прижимать оптику без точечных нагрузок на её поверхность.

Характеристики

• Тип: держатель для мультиэлементных оптических систем
• Совместимый диаметр оптики: 25,4 мм
• Максимальная толщина элемента: 17 мм
• Назначение: последовательная сборка нескольких оптических элементов на одной оси

Отрасли применения

Такие держатели применяются при разработке и сборке пользовательских объективов, коллиматорных и релейных оптических систем в лабораториях фотоники, при создании прототипов приборов машинного зрения, а также в оптических испытательных стендах, где требуется гибко комбинировать линзы и фильтры для достижения нужных характеристик тракта. Их используют в оптико-механическом проектировании исследовательского и мелкосерийного производственного оборудования, где важна точная и повторяемая центровка нескольких оптических компонентов.

Описание семейства продуктов

• Крепления для различных диаметров и толщин оптических компонентов
• Резьба M29 с наружным диаметром позволяет легко устанавливать ее внутри наружных труб.
• В комплект входят одно стопорное кольцо и одно делриновое кольцо.
• Нажмите здесь, чтобы узнать, как использовать компоненты многоэлементной трубной системы для создания оптической системы.

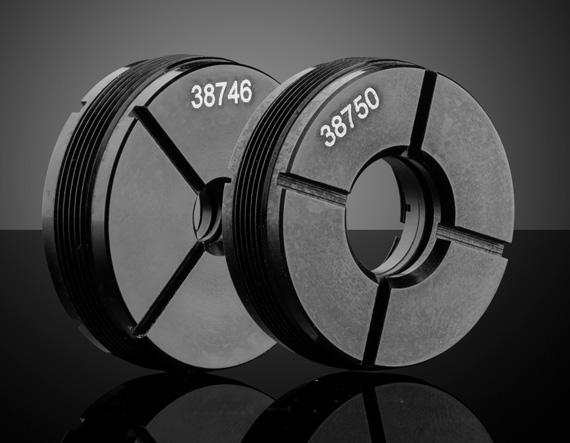

Многоэлементные внутренние одинарные оптические крепления TECHSPEC® предназначены для крепления различных оптических компонентов. Крепления поддерживают оптические диаметры от 5 до 25,4 мм и толщину краев от 4 до 17 мм. С наружной резьбой M29 x 0,75 эти крепления можно легко расположить вдоль оптической оси наших многоэлементных наружных трубок TECHSPEC®. Крепления TECHSPEC® Multi-Element Inner Single Optic Mounts включают одно кольцо из делрина, обеспечивающее надежное зажимное усилие между стопорным кольцом и оптикой без повреждения оптики.

Примечание. Наш специально разработанный гаечный ключ ME (#13-567) настоятельно рекомендуется для плавного перемещения внутренних одинарных креплений оптики вперед и назад с использованием комбинированной метрической и английской градуированной шкалы. Полая конструкция обеспечивает передачу выходного луча при регулировке положения линзы. Также доступен гаечный ключ ME без шкалы (#11-046).
