Поставщик
|
Edmund Optics |
|
Артикул
|
45-183 |
|
Покрытие
|
MgF2 (400-700nm) |
|
Покрытие
|
с покрытием |
|
Коэффициент Пуассона
|
0.22 |
|
Подложка
|
B270 |
|
Плоскостность поверхности
|
1&lambda |
|
Качество поверхности
|
60-40 |
|
Тип
|
Защитное окно |
|
Типичный предел плотности энергии
|
10 J/cm2 @ 532nm, 10ns |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Длина (мм)
|
25.00 |
|
Ширина (мм)
|
25.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Индекс преломления nd
|
1.522 |
|
Края
|
Ground, Maximum 0.25 Edge Chip |
|
Плотность (г / см3)
|
2.56 |
|
Модуль Юнга (ГПа)
|
71.5 |
|
Твердость по Кнупу (ГПа)
|
542 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
9.4 |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Толщина (мм)
|
2.00 |
|
Допуск на размер (мм)
|
±0.25 |
|
Размеры (мм)
|
25.0 x 25.0 |
|
Число Аббе (vd)
|
58.3 |
Описание
Оптическое окно — это плоскопараллельная пластина, обе поверхности которой строго параллельны друг другу, благодаря чему при прохождении света через неё не возникает изменения направления или фокусирующего эффекта, а лишь небольшое поперечное смещение луча. Основная функция такого элемента — герметично изолировать внутренний объём прибора от внешней среды либо разделить два оптических тракта, сохраняя при этом высокое пропускание излучения. Рассматриваемое окно изготовлено из распространённого оптического стекла марки B270 — кронового стекла с хорошими показателями пропускания в видимом диапазоне и стабильными механическими характеристиками. Сторона квадратной заготовки составляет 25 мм. На обе поверхности нанесено однослойное просветляющее покрытие на основе фторида магния, рассчитанное на диапазон 400-700 нм, что уменьшает потери на отражение и повышает общее пропускание конструкции. Материал B270 отличается хорошей полируемостью и простотой механической обработки, поэтому такие окна часто выбирают для защитных и разделительных задач, не предъявляющих повышенных требований к однородности стекла или предельной плоскостности поверхности.
Характеристики
- Тип элемента: плоскопараллельное оптическое окно
- Материал: стекло B270
- Форма: квадратная
- Размер стороны: 25 мм
- Покрытие: MgF2, однослойное просветляющее
- Спектральный диапазон покрытия: 400-700 нм
- Назначение: защита оптического тракта, герметизация, разделение сред
Отрасли применения
Такие окна применяются как защитные элементы в корпусах приборов, датчиках и камерах, устанавливаемых в производственных линиях, а также в качестве смотровых окон в вакуумных и герметичных камерах с умеренными требованиями к оптическому качеству. Их используют в осветительной технике, демонстрационных стендах, в качестве светофильтров-заготовок и в конструкциях, где необходимо отделить чувствительные оптические компоненты от загрязнений, пыли или воздействия окружающей среды. Благодаря доступности материала подобные окна востребованы в приборостроении общего назначения, лабораторном оборудовании и учебных оптических комплектах.

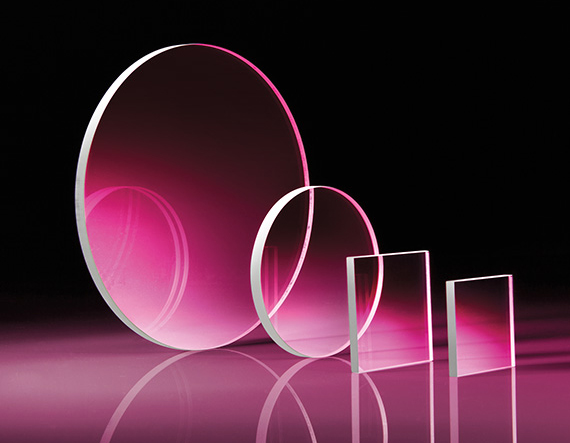

Описание семейства продуктов
- Большой выбор размеров
- Доступно без покрытия или с просветляющим покрытием MgF2
- Доступны нестандартные размеры для крупных OEM-требований
Окна TECHSPEC® B270 идеально подходят для коммерческих приложений, требующих тонкой подложки. Доступные без покрытия или с просветляющим покрытием MgF2, эти окна часто используются в качестве защитного элемента между двумя средами. Для OEM-приложений доступны нестандартные размеры и покрытия.
