Поставщик
|
Edmund Optics |
|
Артикул
|
37-621 |
|
Длина волны
|
266 нм |
|
Форма
|
треугольные |
|
Image Orientation
|
Left-Handed |
|
Length of Legs (mm)
|
25.0 |
|
Reach 209
|
Compliant |
|
RoHS 2015
|
Compliant |
|
Type
|
Right Angle Prism |
|
Surface Quality
|
20-10 |
|
Surface Flatness
|
λ/20 |
|
Substrate
|
UV Fused Silica |
|
Pyramid Tolerance (arcmin)
|
±1 |
|
Length of Hypotenuse (mm)
|
35.4 |
|
Dimensional Tolerance (mm)
|
+0.00/-0.10 |
|
Design Wavelength DWL (nm)
|
266 |
|
Damage Threshold, Pulsed
|
3 J/cm2, 20ns, 20Hz |
|
Coating Specification
|
Rabs <0.25% @ 266nm |
|
Clear Aperture (%)
|
90 |
|
Bevel
|
Protective bevel as needed |
|
Angle Tolerance (arcsec)
|
±15 |
|
Coating
|
Laser V-Coat (266nm) |
Описание

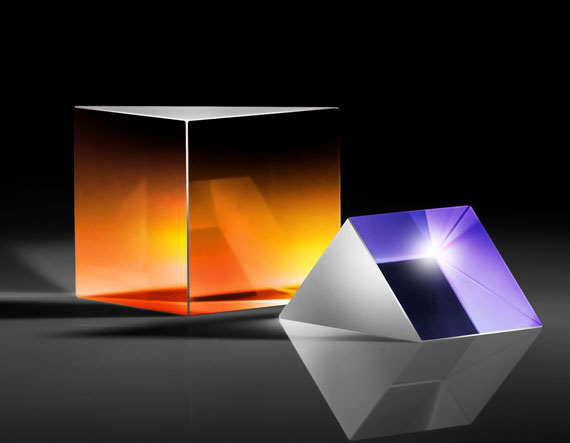

Прямая треугольная призма для Nd:YAG лазеров, покрытие для 266 нм, плоскостность поверхности: λ/20, длина катетов: 25 мм Edmund Optics относится к серии высокоточных призм для Nd:YAG лазеров, выполненных из плавленого кварца с плоскостностью поверхности порядка λ/20. Такие призмы рассчитаны на работу при конкретной длине волны (266, 355, 532 или 1064 нм) и оснащаются высококачественными просветляющими покрытиями с высоким порогом лазерного повреждения.
Плоскостность λ/20 и строгие угловые допуски обеспечивают минимальное искажение волнового фронта и высокую стабильность направления пучка. Это критично для приложений, где требуется точное управление лазерным лучом и стабильная повторяемость параметров системы. Призмы оптимизированы для прохождения излучения через катеты с поворотом луча на 90°.
Эти элементы предназначены для использования в лазерных резонаторах, системах разводки и совмещения пучков, интерферометрах и измерительных комплексах. Плавленый кварц обеспечивает высокую прозрачность и стабильные характеристики в ультрафиолетовом и видимом диапазонах, а специализированные покрытия снижают отражения и повышают устойчивость к высокой плотности энергии.
Характеристики
- Производитель: Edmund Optics
- Артикул: 37-621
- Наименование: Прямая треугольная призма для Nd:YAG лазеров, покрытие для 266 нм, плоскостность поверхности: λ/20, длина катетов: 25 мм
- Тип изделия: Прямая треугольная призма
Отрасли применения
- Лазерные системы Nd:YAG — управление и разведение лучей на 266, 355, 532 и 1064 нм
- Интерферометрия — прецизионные схемы с минимальным искажением волнового фронта
- Лазерная обработка материалов — формирование и перенаправление пучков
- Системы выравнивания и юстировки — высокоточное позиционирование лазерных лучей
- Научные лазерные установки — эксперименты с высокими требованиями к качеству волнового фронта
- Лазерная диагностика — оптика для диагностических трактов
- Оптическое приборостроение — интеграция в специализированные лазерные модули
