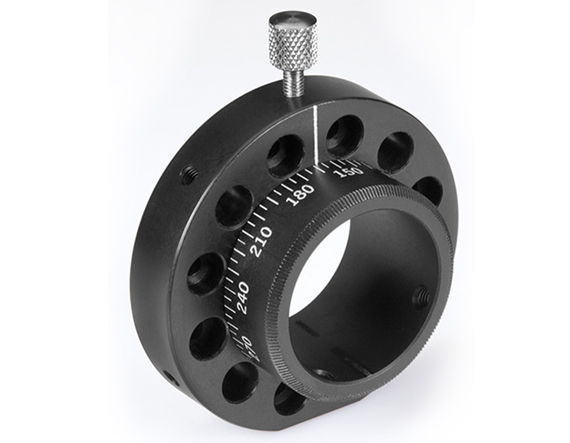

Крепежная пластина для каркасной системы, совместимый стержень: M6x1.0, внутренний диаметр пластины: 25 мм

Описание

Крепежная пластина артикула 85-658 от Edmund Optics является важным компонентом модульной каркасной системы для построения жестких оптических конструкций. Она предназначена для установки на стержни с метрической резьбой M6×1.0, которые служат несущими элементами многих лабораторных оптических столов и макетных плат. Пластина имеет центральное отверстие внутренним диаметром 25 мм, в которое могут устанавливаться держатели оптических элементов, турели, адаптеры или тубусы соответствующего диаметра, обеспечивая их точное и повторяемое позиционирование. Изготовленная из алюминиевого сплава с черным анодированием, пластина сочетает легкость, коррозионную стойкость и минимальное паразитное отражение. Конструкция включает фиксирующие винты для надежного закрепления как на стержне, так и для удержания вставленного компонента. Пластина совместима с широким спектром аксессуаров, таких как рельсовые системы, держатели линз и зеркал. Она идеально подходит для создания жестких и стабильных оптических сборок, где критично сохранение юстировки во времени. Изделие поставляется в комплекте с необходимыми крепежными винтами и шестигранным ключом.

Характеристики

Артикул производителя: 85-658 (Edmund Optics). Тип: крепежная пластина для каркасной системы. Совместимый стержень: M6×1.0. Внутренний диаметр центрального отверстия: 25,0 мм (+0,1/-0,0 мм). Внешние размеры пластины: ~50×50 мм. Толщина: 8,0 мм (±0,1 мм). Материал: алюминиевый сплав 6061-T6 с черным анодированием. Фиксирующие винты: нейлоновые или стальные (в комплекте). Вес: ~30 г. Максимальная нагрузка: до 5 кг. Рабочая температура: -20°C до +70°C.

Отрасли применения

Крепежная пластина 85-658 широко используется при макетировании и сборке лазерных схем на оптических столах для точного позиционирования держателей линз, зеркал и диафрагм. В производстве оптических приборов она служит базовым соединительным элементом для сборки каркасов измерительных устройств. В учебных лабораториях пластина облегчает быстрое построение сложных многокомпонентных интерферометров. Также она востребована в системах технического зрения для монтажа камер и объективов в заданном положении.

Описание семейства продуктов

• Специальные пластины, предназначенные для удержания и позиционирования оптики.
• Конструкция из анодированного алюминия с винтами из нержавеющей стали
• Микропозиционирующая пластина X-Y с монтажной резьбой RMS

Регулируемые пластины TECHSPEC® Cage System используются для интеграции оптических компонентов в Cage System TECHSPEC, обеспечивая поворотную, наклонную или линейную регулировку. Поворотные крепления доступны с монтажной резьбой M6 или ¼-20 и рассчитаны на внутренний диаметр 25-мм системной пластины клетки. . Кинематическая монтажная пластина сепаратора совместима с 30-миллиметровыми системными пластинами сепаратора и обеспечивает кинематическую регулировку узлов сепараторной системы. Плата столика с микропозиционированием X-Y также имеет 6-миллиметровые отверстия для стержня и 7-миллиметровую прозрачную апертуру, X-Y микропозиционер и резьбовое крепление RMS для точного выравнивания монтажа.
