Поставщик
|
Edmund Optics |
|
Артикул
|
14-113 |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
25 мм |
|
Особенности объектива
|
компактные |
|
Применение объектива
|
машинное зрение |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Вес (г)
|
78.6 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Variable |
|
Стиль
|
VIS |
|
Крепление
|
C-Mount |
|
Максимальный диаметр (мм)
|
39.5 |
|
Длина (мм)
|
34.00 |
|
Резьба фильтра
|
M34 x 0.5 |
|
Горизонтальное поле зрения, сенсор 1,1 дюйма
|
31.7° |
|
Искажение (%)
|
0.3 |
|
Рабочее расстояние (мм)
|
300 - ∞ |
|
Апертура (f / #)
|
f/2.8 - f/16 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
31.7° |
|
Максимальный формат сенсора
|
1.1" |
|
Фокусное расстояние FL (мм)
|
25.00 |
Описание
Компактный объектив с фиксированным фокусным расстоянием представляет собой многолинзовую оптическую систему, скомпонованную в едином корпусе и предназначенную для формирования резкого изображения на плоскости фотоприёмника. В отличие от одиночных линз, такой объектив состоит из нескольких оптических элементов различной формы и материала, подобранных так, чтобы компенсировать сферическую, хроматическую и другие аберрации, возникающие при построении изображения. Механическая конструкция включает юстировочные кольца или резьбовые узлы для фокусировки и, в ряде случаев, регулировки диафрагмы, а корпус выполняется из металла для обеспечения стабильности оптической схемы при изменении температуры окружающей среды. Фиксированное фокусное расстояние означает отсутствие возможности изменения угла обзора зумированием — оптическая схема оптимизирована под конкретное расстояние наблюдения и размер сенсора, что позволяет добиться более высокого качества изображения по сравнению с вариообъективами аналогичного класса.
Характеристики
- Тип: компактный объектив с фиксированным фокусным расстоянием
- Фокусное расстояние: 25 мм
- Совместимость с форматом сенсора: 1.1 дюйма
Отрасли применения
Объективы данного класса применяются в системах машинного зрения для промышленного контроля качества, автоматизированной сборки, считывания штрихкодов и распознавания образов на конвейерных линиях. Совместимость с крупноформатным сенсором 1.1 дюйма делает объектив пригодным для работы с современными матрицами высокого разрешения, что востребовано в задачах точного измерения геометрических параметров изделий и дефектоскопии. Помимо промышленной автоматизации, подобные оптические системы используются в научных установках для регистрации изображений, в системах видеонаблюдения специального назначения и в лабораторном оборудовании для документирования экспериментов, где требуется стабильное и повторяемое качество изображения при фиксированном рабочем расстоянии.

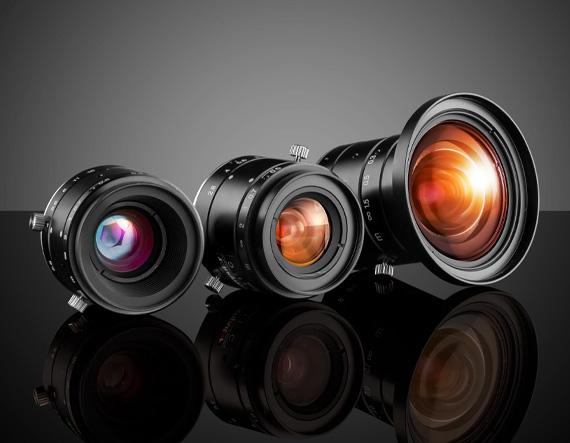

Описание семейства продуктов
- Идеально подходит для сенсора камеры размером до 1,1 дюйма.
- Компактный размер
- Легкий
Компактные объективы с фиксированным фокусным расстоянием для датчиков формата 1,1 дюйма предназначены для датчиков формата 1,1 дюйма с кругом изображения диаметром 17 мм. Их конструкция с диафрагмой f/2,8 позволяет использовать небольшие компактные размеры, идеально подходящие для приложений с ограниченным пространством. Эти объективы легкие и доступны с диапазоном фокусных расстояний от 8 мм до 50 мм. Компактные объективы с фиксированным фокусным расстоянием для датчиков 1,1 дюйма оснащены стандартными креплениями C-Mount с блокировкой диафрагмы и фокуса для интеграции в промышленные приложения машинного зрения.
