Поставщик
|
Edmund Optics |
|
Артикул
|
85-360 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
25 мм |
|
Числовая апертура
|
f/8 |
|
Серия объектива
|
Ci |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Передний диаметр (мм)
|
22 |
|
Вес (г)
|
28 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
7 (6) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
29.90 |
|
Передняя резьба
|
M22.0 x 0.75 (Male) |
|
Резьба фильтра
|
M25.5 x 0.5 with required adapter #89-941 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
35mm - 19.8° |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
14.2mm - 8.2° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
19mm - 10.9° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
22.6mm - 12.9° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
25.4mm - 14.5° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
28.5mm - 16.1° |
|
Диаметр (мм)
|
26.5 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
100 - &infin |
|
Апертура (f / #)
|
f/8 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
35mm - 19.8° |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
25.00 |
Описание

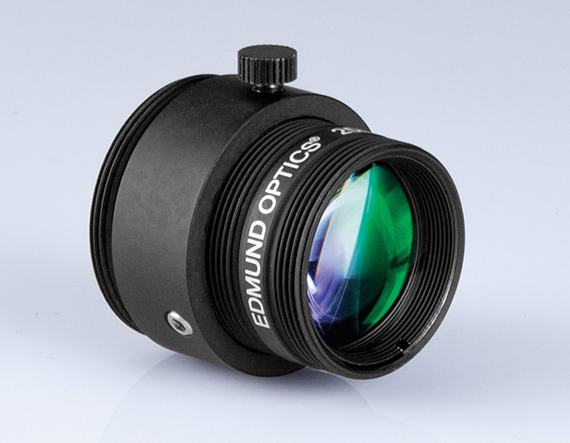

Объектив Ci серии с фокусным расстоянием 25 мм и апертурой f/8 предназначен для систем машинного зрения, где требуется умеренный угол обзора, высокая глубина резкости и компактная конструкция. Фокус 25 мм даёт удобное поле зрения для контроля деталей и узлов среднего размера, а диафрагма f/8 обеспечивает значительную глубину резкости при наличии достаточной подсветки. Оптическая схема семейства C серии гарантирует высокое разрешение и стабильные характеристики между экземплярами.
Компактный корпус Ci с регулируемым и фиксируемым фокусом ориентирован на массовую интеграцию в промышленное и лабораторное оборудование. Фиксированная апертура упрощает конструкцию и повышает повторяемость параметров для OEM-применений и многоканальных систем. Объектив 25 мм f/8 хорошо подходит для измерительных и инспекционных задач, где светосила менее критична, чем глубина резкости и стабильность геометрии изображения.
Характеристики
- Фиксированное фокусное расстояние 25 мм.
- Апертура f/8 (фиксированная).
- Умеренный угол обзора и большая глубина резкости.
- Оптика C серии в компактном корпусе Ci.
- Регулируемый и фиксируемый фокус.
- Подходит для сенсоров до 2/3\".
- Оптимизирован для измерительных и инспекционных задач.
Отрасли применения
- Метрологические и инспекционные системы.
- Инспекция деталей и узлов среднего размера.
- Лабораторные стенды по оптическим измерениям.
- Системы технического зрения при яркой подсветке.
- Учебные комплексы по промышленной оптике.
- OEM-решения с повышенными требованиями к глубине резкости.
