Поставщик
|
Edmund Optics |
|
Артикул
|
33-892 |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
25 мм |
|
Числовая апертура
|
f/4 |
|
Серия объектива
|
UC |
|
Применение объектива
|
OEM-приложения |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Вес (г)
|
38 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Внешний диаметр (мм)
|
26.5 |
|
Оптимизированный формат сенсора
|
1/2.5" |
|
Числовая апертура NA, сторона объекта
|
0.014151 |
|
Количество элементов (групп)
|
7 (5) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
27.10 |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
30.3mm - 8.2° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
40.4mm - 11.0° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
48.9mm - 13.2° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
54.0mm - 14.6° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
60.8mm - 16.4° |
|
Покрытие
|
λ/4 MgF2 |
|
Рабочее расстояние (мм)
|
200 - &infin |
|
Апертура (f / #)
|
f/4.0 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
60.8mm - 16.4° |
|
Максимальный формат сенсора
|
1/1.8" |
|
Фокусное расстояние FL (мм)
|
25.00 |
Описание

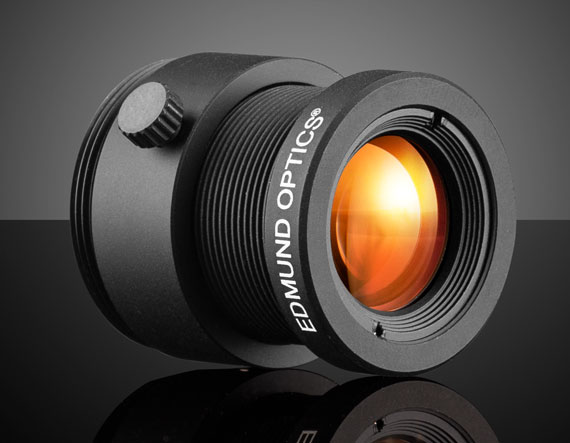

Объектив серии UCi относится к классу компактных промышленных объективов с фиксированным фокусным расстоянием, предназначенных для установки на камеры машинного зрения. Конструкция включает многолинзовую оптическую схему, собранную в жёстком металлическом корпусе, обеспечивающем стабильность фокусировки при механических нагрузках и температурных колебаниях. Фиксированное фокусное расстояние 25 мм определяет угол обзора и масштаб изображения при заданном расстоянии до объекта, что делает такой объектив предсказуемым и повторяемым инструментом для задач измерения размеров и позиционирования объектов. Диафрагменное число f/4 характеризует относительное отверстие оптической системы — соотношение фокусного расстояния к диаметру входного зрачка, определяющее количество света, попадающего на сенсор камеры, а также глубину резкости получаемого изображения. Чем больше значение диафрагменного числа, тем больше глубина резкости, но меньше светопропускание, что необходимо учитывать при подборе освещения для конкретной задачи контроля. Объективы такого типа обычно оснащаются резьбовым посадочным местом стандарта C-Mount или аналогичным, что обеспечивает совместимость с широким рядом промышленных камер.
Характеристики
- Серия: UCi
- Тип: объектив с фиксированным фокусным расстоянием
- Фокусное расстояние: 25 мм
- Относительное отверстие (диафрагма): f/4
- Назначение: применение с камерами машинного зрения
Отрасли применения
Объективы данного класса широко используются в системах промышленного технического зрения для контроля качества продукции, автоматической проверки размеров деталей, считывания маркировки и штрихкодов на производственных линиях. Их применяют в робототехнике для визуального позиционирования манипуляторов, в системах сортировки и упаковки, а также в лабораторном оборудовании для документирования и анализа изображений образцов. Фиксированное фокусное расстояние и стабильная механическая конструкция делают объектив пригодным для встраиваемых решений, работающих в условиях вибраций и перепадов температуры на производственных площадках, а также для задач метрологии, где критична повторяемость геометрических измерений на изображении.
Описание семейства продуктов
- Сверхкомпактные инструментальные (UCi) версии наших объективов с фиксированным фокусным расстоянием серии UC
- Оптимизирован для датчиков 1/2,5 дюйма и поддерживает до 1/1,8 дюйма.
- Упрощенные конструкции с фиксированной апертурой для интеграции приборов
Объективы с фиксированным фокусным расстоянием серии TECHSPEC® UCi используют ту же оптику, что и объективы серии TECHSPEC UC, и имеют разрешение 4K. Эти объективы рассчитаны на маленькие пиксели ≤2,2 мкм и предлагают широкий диапазон фиксированных апертур для различных приложений. Хотя объективы с фиксированным фокусным расстоянием серии TECHSPEC® UCi оптимизированы для датчиков 1/2,5 дюйма, многие варианты фокусного расстояния можно использовать с датчиками размером до 1/1,8 дюйма. Они идеально подходят для OEM-приложений, которым требуются небольшие, надежные и легкие решения для обработки изображений. /p>
Примечание. Варианты регулируемой диафрагмы см. в объективах с фиксированным фокусным расстоянием серии TECHSPEC® UC.
