Поставщик
|
Edmund Optics |
|
Артикул
|
36-520 |
|
Серия
|
HPr |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Числовая апертура
|
f/2.8 |
|
Фокусное расстояние
|
25 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Оптимизированный формат сенсора камеры
|
1" |
|
Вес (г)
|
78 |
|
Тип
|
Fixed Focal Length Lens |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
7 (6) |
|
Крепление
|
C-Mount |
|
Максимальный диаметр (мм)
|
33.8 |
|
Длина (мм)
|
43.78 |
|
Передняя резьба
|
M27.5 x 0.5 (Female) |
|
Резьба фильтра
|
M34 x 0.5 with required adapter #11-610 |
|
Горизонтальное поле зрения, датчик 1 дюйм
|
86.1mm - 28.4° |
|
Горизонтальное поле зрения, сенсор 1,1 дюйма
|
95.9mm - 31.3° |
|
Покрытие
|
λ/4 MgF2 |
|
Оптимизированное рабочее расстояние (мм)
|
150 - &infin |
|
Рабочее расстояние (мм)
|
150 - &infin |
|
Апертура (f / #)
|
f/2.8 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
95.9mm - 31.3° |
|
Максимальный формат сенсора
|
1.1" |
|
Фокусное расстояние FL (мм)
|
25.00 |
Описание

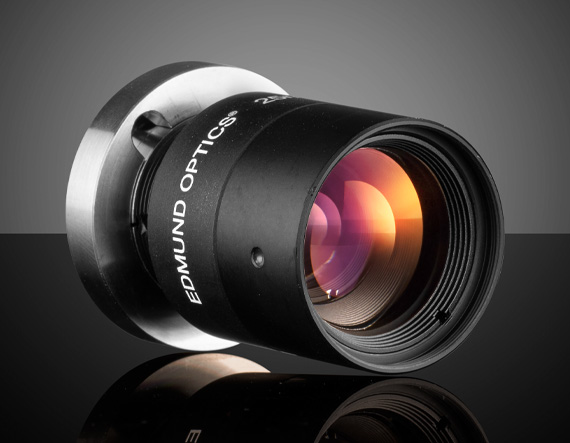

Объектив 36-520 входит в серию TECHSPEC® HPr — объективы высокого разрешения для крупноформатных сенсоров машинного зрения. Фокусное расстояние 25 мм при светосиле f/2.8 рассчитано на матрицы формата до 1,1", а оптимальная коррекция достигнута для сенсоров 1". Оптическая схема из 7 элементов в 6 группах удерживает высокий контраст по всему полю, что важно для камер с мелкими пикселями и высокими мегапиксельными значениями.
Рабочее расстояние начинается от 150 мм и простирается до бесконечности. На сенсоре 1,1" горизонтальное поле зрения составляет 95,9 мм (31,3°), на сенсоре 1" — 86,1 мм (28,4°). Корпус с креплением C-Mount имеет диаметр 33,8 мм, длину 43,78 мм и массу всего 78 г, поэтому объектив легко размещается в плотных многокамерных установках. На передней части предусмотрена внутренняя резьба M27,5 × 0,5, а фильтры M34 × 0,5 устанавливаются через адаптер #11-610. Просветляющее покрытие λ/4 MgF₂ снижает блики внутри схемы.
Характеристики
- Серия: TECHSPEC® HPr
- Тип: объектив с фиксированным фокусным расстоянием, VIS
- Фокусное расстояние: 25,00 мм
- Апертура: f/2.8
- Максимальный формат сенсора: 1,1"; оптимизирован для 1"
- Рабочее расстояние: 150 мм – ∞
- Горизонтальное поле зрения: 95,9 мм / 31,3° (1,1"), 86,1 мм / 28,4° (1")
- Конструкция: 7 элементов в 6 группах
- Крепление: C-Mount
- Передняя резьба: M27,5 × 0,5 (внутренняя); резьба фильтра M34 × 0,5 через адаптер #11-610
- Габариты: Ø33,8 × 43,78 мм, масса 78 г
- Покрытие: λ/4 MgF₂
Отрасли применения
- Машинное зрение: инспекция печатных плат, дисплеев и полупроводниковых пластин
- Метрология: бесконтактные измерения геометрии деталей высокоразрешающими камерами
- Автоматизация производства: контроль сборки и маркировки на конвейере
- Логистика: считывание кодов и этикеток крупноформатными сенсорами
