Поставщик
|
Edmund Optics |
|
Артикул
|
85-337 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
25 мм |
|
Числовая апертура
|
f/16 |
|
Серия объектива
|
Ci |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Передний диаметр (мм)
|
22 |
|
Вес (г)
|
28 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
7 (6) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
29.90 |
|
Передняя резьба
|
M22.0 x 0.75 (Male) |
|
Резьба фильтра
|
M25.5 x 0.5 with required adapter #89-941 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
35mm - 19.8° |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
14.2mm - 8.2° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
19mm - 10.9° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
22.6mm - 12.9° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
25.4mm - 14.5° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
28.5mm - 16.1° |
|
Диаметр (мм)
|
26.5 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
100 - &infin |
|
Апертура (f / #)
|
f/16 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
35mm - 19.8° |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
25.00 |
Описание

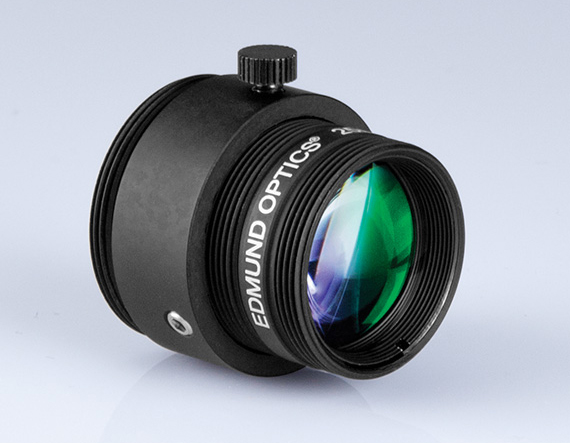

Объектив Ci Series с фиксированным фокусным расстоянием 25 мм предназначен для промышленных камер и систем машинного зрения, где требуется стабильная геометрия изображения. Фокусное расстояние обеспечивает умеренное поле обзора и подходит для наблюдения объектов на средних рабочих дистанциях. Установленная апертура f/16 увеличивает глубину резкости, благодаря чему детали, расположенные на разных расстояниях от камеры, могут оставаться визуально резкими.
Серия Ci ориентирована на компактную интеграцию и работу с современными матрицами высокого разрешения. Закрытая диафрагма уменьшает влияние краевых лучей и может повысить равномерность изображения, однако снижает количество света, поступающего на сенсор. Поэтому для получения короткой выдержки рекомендуется применять достаточно интенсивное и равномерное освещение.
Фиксированное фокусное расстояние упрощает калибровку измерительной системы и обеспечивает воспроизводимость поля зрения после настройки. Объектив подходит для инспекции деталей, чтения маркировки, контроля сборочных операций и регистрации положения объектов. При подборе необходимо учитывать размер сенсора, требуемое поле обзора, рабочую дистанцию и допустимую дисторсию. Жёсткое крепление камеры помогает сохранить результаты калибровки.
Характеристики
- Тип: промышленный объектив с фиксированным фокусным расстоянием.
- Серия: Ci.
- Фокусное расстояние: 25 мм.
- Рабочая апертура: f/16.
- Назначение: формирование изображения в системах машинного зрения.
- Преимущество апертуры f/16: увеличенная глубина резкости.
- Режим фокусировки: ручная настройка с последующей фиксацией.
- Условия выбора: формат сенсора, поле зрения и рабочая дистанция.
Отрасли применения
- Промышленная визуальная инспекция.
- Контроль размеров и положения деталей.
- Считывание маркировок и кодов.
- Роботизированные производственные системы.
- Научная и техническая видеорегистрация.
- Автоматизированная сортировка продукции.
