Поставщик
|
Edmund Optics |
|
Артикул
|
66-018 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (425-675nm) |
|
Фокусное расстояние
|
50-200 мм |
|
Материал
|
пластик |
|
Покрытие
|
4450 |
|
Диаметр
|
25 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
425 - 675 |
|
Форма задней поверхности
|
Convex |
|
Радиус R2 (мм)
|
412 |
|
Рабочая температура (° C)
|
-30 to 70 |
|
f / #
|
2.00 |
|
Скос
|
Protective bevel as needed |
|
Центрирование (угл. Мин.)
|
≤5 |
|
Толщина кромки ET (мм)
|
1.20 |
|
Качество поверхности
|
80-50 |
|
Чистая апертура CA (мм)
|
23.00 |
|
Подложка
|
Zeonex E48R |
|
Спецификация покрытия
|
Ravg <0.7% @ 425 - 675nm |
|
Покрытие
|
BBAR (425-675nm) |
|
Толщина центра CT (мм)
|
4.20 ±0.20 |
|
Заднее фокусное расстояние BFL (мм)
|
47.41 |
|
Числовая апертура NA
|
0.25 |
|
Эффективное фокусное расстояние EFL (мм)
|
50.00 @ 587.6nm |
|
Диаметр (мм)
|
25.00 +0.00/-0.10 |

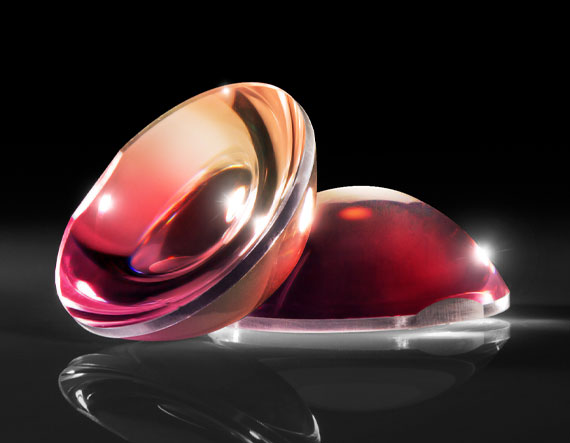

Описание
Асферическая линза, изготовленная из оптического пластика методом прецизионного литья под давлением, представляет собой экономичную альтернативу стеклянным асферическим элементам при сохранении высокого оптического качества коррекции сферической аберрации. Литьевая технология позволяет массово и стабильно воспроизводить сложный асферический профиль поверхности с высокой повторяемостью формы, заметно упрощая технологический процесс по сравнению с механической полировкой стекла. Диаметр линзы 25 мм и фокусное расстояние 50 мм задают умеренную оптическую силу, типичную для задач коллимации и фокусировки в потребительской и полупрофессиональной оптике. Просветляющее покрытие охватывает диапазон 425-675 нм, то есть практически весь видимый спектр от синего до красного, что делает линзу пригодной для работы с источниками белого и цветного видимого света.
Характеристики
- Материал: оптический пластик
- Тип: асферическая линза
- Диаметр: 25 мм
- Фокусное расстояние: 50 мм
- Просветляющее покрытие: 425-675 нм
Отрасли применения
Пластиковые асферические линзы применяются в потребительской электронике, осветительных приборах, компактных оптических датчиках и системах машинного зрения массового производства, где важны лёгкость элемента и технологичность серийного изготовления. Дополнительно пластиковые асферические линзы такого типа применяются в бытовых оптических приборах, веб-камерах и датчиках приближения, где важны низкая масса компонента и высокая повторяемость характеристик при массовом производстве.
Описание семейства продуктов
- Доступны полные данные о рецепте
- Стандартный диаметр 25 мм для простой системной интеграции.
- Дизайн с высокой числовой апертурой для превосходной коллекции света
Наши пластиковые асферические линзы TECHSPEC® представляют собой легкую альтернативу стеклянным сферическим или асферическим линзам. Объективы со стандартным диаметром 25 мм предлагают исключительную производительность и ценность. Подложка Zeonex E48R отличается низкой мутностью, низкой автофлуоресценцией и отличной адгезией покрытия, что делает эти линзы идеальными как для OEM-производителей, так и для исследовательских целей. Чтобы узнать об альтернативных конструкциях или требованиях к индивидуальному покрытию, свяжитесь с нашим отделом продаж.
