Поставщик
|
Edmund Optics |
|
Артикул
|
66-009 |
|
Тип линз
|
асферические |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
пластик |
|
Покрытие
|
без покрытия |
|
Диаметр
|
25 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 191
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
350 - 1100 |
|
Форма задней поверхности
|
Convex |
|
Радиус R2 (мм)
|
188 |
|
Рабочая температура (° C)
|
-30 to 70 |
|
f / #
|
1.2 |
|
Скос
|
Protective bevel as needed |
|
Центрирование (угл. Мин.)
|
≤5 |
|
Толщина кромки ET (мм)
|
1.39 |
|
Качество поверхности
|
80-50 |
|
Чистая апертура CA (мм)
|
23.00 |
|
Подложка
|
Zeonex E48R |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
6.54 ±0.20 |
|
Заднее фокусное расстояние BFL (мм)
|
26.04 |
|
Числовая апертура NA
|
0.42 |
|
Эффективное фокусное расстояние EFL (мм)
|
30.00 @ 587.6nm |
|
Диаметр (мм)
|
25.00 +0.00/-0.10 |

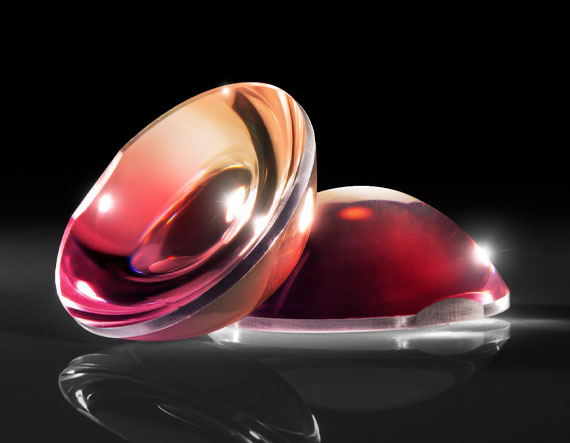

Описание
Асферическая линза из пластика изготавливается методом литья под давлением или прессования полимерного материала, что позволяет получить сложный несферический профиль поверхности при технологичном массовом производстве методом прессования по сравнению со стеклянной асферикой. Асферическая форма поверхности устраняет сферическую аберрацию в едином элементе, заменяя собой систему из нескольких линз и упрощая конструкцию оптического узла. Линза поставляется без просветляющего покрытия, что делает её универсальным недорогим решением там, где не требуется высокая эффективность пропускания на конкретной длине волны. Диаметр линзы составляет 25 мм, фокусное расстояние — 30 мм, что соответствует относительно короткофокусной, светосильной конфигурации.
Характеристики
- Тип: асферическая линза
- Материал: пластик (полимерная оптика)
- Диаметр: 25 мм
- Фокусное расстояние: 30 мм
- Без просветляющего покрытия
- Коррекция сферической аберрации в едином элементе
- Технология изготовления: литьё/прессование
Отрасли применения
Пластиковая асферическая оптика широко используется в потребительской электронике, недорогих осветительных приборах, оптических датчиках массового производства и учебных демонстрационных наборах, где важна экономичность при сохранении приемлемого оптического качества. Также применяется в прототипировании оптических систем и в устройствах, работающих в условиях, где вес и ударопрочность пластика предпочтительнее хрупкости и массы стекла — например в переносных приборах и мобильных оптических модулях.
Описание семейства продуктов
- Доступны полные данные о рецепте
- Стандартный диаметр 25 мм для простой системной интеграции.
- Дизайн с высокой числовой апертурой для превосходной коллекции света
Наши пластиковые асферические линзы TECHSPEC® представляют собой легкую альтернативу стеклянным сферическим или асферическим линзам. Объективы со стандартным диаметром 25 мм предлагают исключительную производительность и ценность. Подложка Zeonex E48R отличается низкой мутностью, низкой автофлуоресценцией и отличной адгезией покрытия, что делает эти линзы идеальными как для OEM-производителей, так и для исследовательских целей. Чтобы узнать об альтернативных конструкциях или требованиях к индивидуальному покрытию, свяжитесь с нашим отделом продаж.
